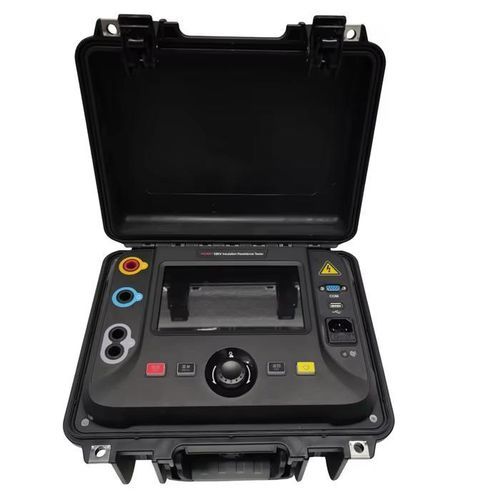

Mégohmmètre numérique HZ-3251

portablehaute tensionsur batterie

Présentation
Un testeur de résistance d'isolement (mégohmmètre) destiné à mesurer la résistance d'isolement d'équipements électriques tels que câbles, transformateurs, moteurs et autres composants, permettant d'évaluer la qualité et l'efficacité de l'isolement.

Fonctions principales

• Mesure de la résistance d'isolement (test jusqu'à 10 kV).
• Sélection de tensions d'essai fixes : 100 V, 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V, 10 000 V.
• Tension d'essai personnalisée : 50 V à 10 000 V (pas minimum 10 V ; pas automatique variable selon utilisation bouton unique).
• Courant de court-circuit réglable : 1 mA à 6 mA, par incréments de 1 mA (précision indiquée ±5%).
• Voltmètre intégré AC/DC : 10 V à 660 V, précision ±(2% + 3 chiffres).
• Mesure de fréquence AC : 25 Hz à 85 Hz, résolution 0,1 Hz, précision ±0,2 Hz.
• Mesure de capacité : plage 10 nF à 25 µF (tension d'essai ≥ 100 V), précision ±10% ±5 nF, vitesse/décharge indiquée.
• Alimentation par batterie lithium rechargeable intégrée (16,8 V, 4 400 mAh) avec chargeur intégré (16,8 V, 2,3 A).

Tableau : plages de mesure résistance d'isolement (tension d'essai 10 kV)
0 ~ 9,99 kΩ — résolution 0,01 kΩ
10,0 ~ 99,9 kΩ — résolution 0,1 kΩ
100 ~ 999 kΩ — résolution 1 kΩ
1,00 ~ 9,99 MΩ — résolution 10 kΩ
10,0 ~ 99,9 MΩ — résolution 100 kΩ
100 ~ 999 MΩ — résolution 1 MΩ
1,00 ~ 9,99 GΩ — résolution 10 MΩ
10,0 ~ 99,9 GΩ — résolution 100 MΩ
100 ~ 999 GΩ — résolution 1 GΩ
1,00 ~ 9,99 TΩ — résolution 10 GΩ
10,0 ~ 99,9 TΩ — résolution 100 GΩ

Tableau : valeur de résistance pleine échelle selon la tension d'essai
100 V — 200 GΩ
250 V — 500 GΩ
500 V — 1,00 TΩ
1 000 V — 2,00 TΩ
2 500 V — 5,00 TΩ
5 000 V — 10,0 TΩ
10 000 V — 20,0 TΩ

Autres informations techniques

• Temps d'essai : réglable de 10 s à 99 min.
• Tension de sortie personnalisée : 50 V ~ 10 000 V (pas minimum 10 V). Note : en commande par bouton unique, la tension de pas bascule automatiquement entre 10 V, 100 V et 200 V selon la vitesse de la navette.
• Précision de la tension de sortie : 0% ~ +10%.
• Courant de court-circuit : 1 mA ~ 6 mA (réglable par pas de 1 mA), précision ±5%.
• Puissance de sortie continue : 55 W (valeur indiquée sur la fiche produit).
• Voltmètre AC/DC : 10 V ~ 660 V, précision ±(2% + 3 chiffres).
• Fréquence AC mesurée : 25 Hz ~ 85 Hz, résolution 0,1 Hz, précision ±0,2 Hz.
• Mesure de capacitance : 10 nF ~ 25 µF (tension d'essai ≥ 100 V), précision ±10% ±5 nF.
• Taux de décharge de la capacitance : ≤ 0,47 s/µF (ex. de 10 kV à 50 V indiqué).
• Alimentation : batterie lithium 16,8 V, 4 400 mAh ; chargeur intégré 16,8 V 2,3 A.
• Autonomie batterie : charge à 5 kV sur 100 MΩ — environ 6 heures (valeur fournie).
• Dimensions : 320 mm (L) × 270 mm (l) × 150 mm (H).
• Poids : 3,9 kg.
• Plage de température de fonctionnement : -10 °C ~ 50 °C.

Caractéristiques / spécifications techniques

• Type d'instrument : testeur de résistance d'isolement (mégohmmètre) portable.
• Tension d'essai fixe : 100 V / 250 V / 500 V / 1 000 V / 2 500 V / 5 000 V / 10 000 V.
• Tension d'essai personnalisée : 50 V ~ 10 000 V (pas minimal 10 V).
• Plages de mesure et résolutions (extraites pour 10 kV) : voir le tableau des plages de résistance ci-dessus.
• Valeurs de résistance pleine échelle par tension : voir le tableau ci-dessus.
• Temps d'essai : réglable 10 s ~ 99 min.
• Courant de court-circuit : 1 mA ~ 6 mA (réglable, incrément 1 mA), précision ±5%.
• Puissance de sortie continue : 55 W (indiquée).
• Voltmètre intégré : AC/DC 10 V ~ 660 V, ±(2% +3).
• Mesure de fréquence AC : 25 Hz ~ 85 Hz, résolution 0,1 Hz, ±0,2 Hz.
• Mesure de capacité : 10 nF ~ 25 µF (≥ 100 V), ±10% ±5 nF.
• Taux de décharge de capacitance : ≤ 0,47 s/µF (ex. 10 kV → 50 V).
• Batterie : 16,8 V / 4 400 mAh ; chargeur 16,8 V / 2,3 A.
• Autonomie (exemple) : environ 6 h (charge 5 kV sur 100 MΩ).
• Dimensions : 320 × 270 × 150 mm ; Poids : 3,9 kg.
• Température de fonctionnement : -10 °C ~ 50 °C.
