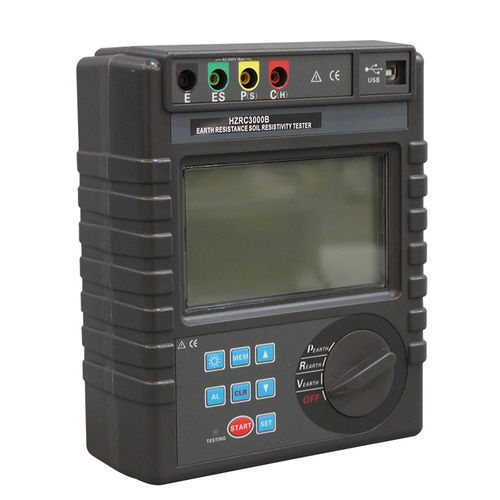

Testeur de résistance de terre HZRC3000B

de résistivité du solpour appareils électriquesd'installation électrique

Présentation
Le HZRC3000B Huazheng est un testeur portable de résistance de terre et de résistivité du sol conçu pour mesurer la résistance de terre, la résistivité du sol, la tension de terre et la tension alternative. Il prend en charge les mesures en 4 pôles, 3 pôles et 2 pôles simples et intègre FFT et AFC pour une meilleure immunité aux interférences et une répétabilité stable. Équipé d'un grand écran rétroéclairé, d'une mémoire embarquée et d'une interface RS232 pour supervision logicielle et génération de rapports, il convient aux services électriques, télécoms, géotechnique, pétrole, construction et protection contre la foudre.

Principales fonctions

• Modes de mesure : 4 pôles (précis), 3 pôles et 2 pôles (simple).
• Mesure de résistivité du sol (méthode Wenner 4 pôles prise en charge).
• Anti‑interférences : FFT et AFC avec détection automatique du bruit; fréquences de test sélectionnables (128/111/105/94 Hz).
• Grand écran LCD 4 chiffres rétroéclairé, indicateur LED clignotant et barre de progression lors des mesures.
• Mémoire interne jusqu'à 300 jeux; interface RS232 pour transfert et supervision via logiciel.

Applications

• Réseaux électriques et postes
• Télécommunications et mises à la terre d'antennes
• Protection foudre et maintenance des prises de terre
• Études géotechniques et mesures de résistivité
• Sites pétroliers, chantiers et essais électriques industriels

Opération et indicateurs

• Affichage compte à rebours, LED clignotante et barre de progression pour le suivi des mesures.
• Icônes MEM, FULL, HOLD/READ et alarme sonore en cas de dépassement d'un seuil réglé.
• Sélection automatique de plage avec possibilité d'intervention manuelle.

Alimentation et batterie

• Alimentation : DC 9 V via 6 × piles R14S (1,5 V) selon l'appareil.
• Autonomie en veille : environ 300 heures (selon utilisation et rétroéclairage).
• Indication batterie faible : remplacement requis à l'affichage.

Accessoires (standard)

• Jeu de câbles de mesure 4‑fils (par ex. rouge 20 m, noir 20 m, jaune 20 m, vert 10 m) et jeux 2‑fils pour mesures simples.
• Tiges de mise à la terre auxiliaires : 4 pcs Ø10 mm × 150 mm.
• Câble de communication RS232 (~1,5 m), mallette de transport et manuel utilisateur.

Capacités de mesure

• Résistance de terre : 0,00 Ω – 30,00 kΩ avec sous‑plages et commutation auto/manuelle.
• Résistivité du sol : 0,00 Ω·m – 9000 kΩ·m via méthode Wenner avec espacement d'électrodes configurable (1 m – 100 m).
• Courant de test : courant de court‑circuit AC jusqu'à 20 mA max; tension circuit ouvert AC jusqu'à 40 V max.

Caractéristiques techniques

• Modèle : HZRC3000B
• Précision résistance de terre : typ. ±2% rdg ±3 dgt sur plages basses; plages supérieures selon documentation (p.ex. ±4% rdg ±3 dgt).
• Résolutions : 0,01 Ω / 0,1 Ω / 1 Ω / 10 Ω selon plage.
• Fréquences AFC : 128 Hz / 111 Hz / 105 Hz / 94 Hz.
• Affichage : LCD 4 chiffres avec rétroéclairage bleu; cadre LCD env. 128 × 75 mm.
• Dimensions : unité env. 215 × 190 × 95 mm; poids appareil ~1,443 g (avec batterie); colis ~4,5 kg.
• Mémoire : 300 jeux; export, rapport et impression via RS232 et logiciel.
• Normes : IEC61326, IEC61010‑1, série IEC61557; JJG‑366‑2004 mentionné pour résistivité.
