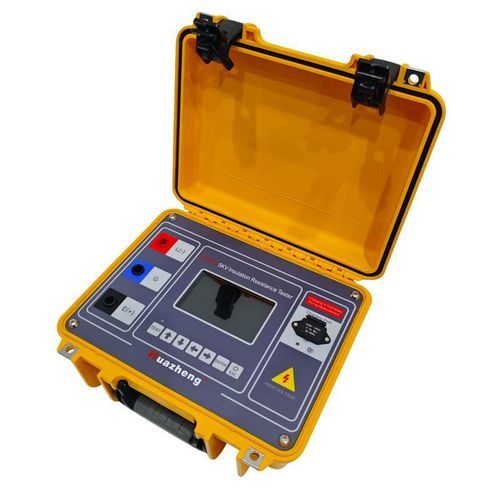

Testeur de résistance d'isolement HZ3051

d'installation électriquepour équipement électriquepour diagnostic

Présentation
Le testeur de résistance d'isolement permet d'évaluer la qualité de l'isolation des équipements électriques pour la maintenance préventive, la mise en service et le diagnostic sur site. Conçu pour une utilisation portable, il propose des tensions d'essai réglables, plusieurs modes de test et l'enregistrement des données afin de localiser les points faibles d'isolation et réduire les temps d'arrêt.

Contrôle et fonctionnement principal de l'appareil
L'instrument est piloté par un microcontrôleur (puce unique) et intègre des fonctions de décharge automatique. Il fournit des mesures de précision avec une utilisation simple, optimisé pour des tests rapides sur transformateurs et équipements en environnement sur site.

Caractéristiques principales

• Écran LCD couleur industriel 5 pouces, résolution 800×480.
• Six tensions d'essai fixes : 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V ; mode personnalisé 50 V–5000 V réglable par paliers de 10 V (maintien pour pas de 50 V).
• Courant de court-circuit réglable 1–6 mA (paliers de 1 mA) ; maximum 6 mA.
• Puissance de sortie continue maximale 27 W.
• Circuit de décharge indépendant pour une décharge rapide et sécurisée après essai.
• Protection contre les défauts et mode d'arc continu pour localiser les points faibles d'isolation.
• Modes de test : résistance d'isolement (IR), rapport d'absorption diélectrique (DAR), indice de polarisation (PI), tension par palier (SV) ; modes de calcul DAR : R60s/R30s et R60s/R15s.
• Voltmètre AC/DC intégré avec détection automatique CC/CA et mesure de fréquence CA.
• Filtres matériels et logiciels configurables pour une meilleure immunité aux interférences.
• Enregistrement individuel du temps de test par mode et arrêt automatique configurable en cas d'inactivité ou de batterie faible.
• Batterie lithium standard 16,8 V 3200 mAh avec chargeur rapide intégré ; boîtier de batterie remplaçable et indication de charge/état sur tableau de bord et LCD.

Liste de colisage (éléments inclus)

• Testeur principal : 1 unité
• Fils de test : 1 jeu (1 fil haute tension rouge, 1 fil blindé de protection bleu, 1 fil haute tension noir)
• Cordon d'alimentation à trois conducteurs : 2 pièces
• Manuel d'utilisation : 2 exemplaires
• Carte de garantie : 1 exemplaire
• Rapport de test : 1 exemplaire

Caractéristiques techniques

• Plages de mesure de la résistance et résolutions exemples à 5 kV : 0–9,99 kΩ (0,01 kΩ) ; 10,0–99,9 kΩ (0,1 kΩ) ; 100–999 kΩ (1 kΩ) ; 1,00–9,99 MΩ (10 kΩ) ; 10,0–99,9 MΩ (100 kΩ) ; 100–999 MΩ (1 MΩ) ; 1,00–9,99 GΩ (10 MΩ) ; 10,0–99,9 GΩ (100 MΩ) ; 100–999 GΩ (1 GΩ) ; 1,00–2,00 TΩ (10 GΩ).
• Valeurs pleine échelle par tension d'essai : 100 V → 40 GΩ ; 250 V → 100 GΩ ; 500 V → 200 GΩ ; 1000 V → 400 GΩ ; 2500 V → 1,00 TΩ ; 5000 V → 2,00 TΩ.
• Temps de test : réglable 1–60 minutes, pas 30 s.
• Tensions fixes : 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V ; tension personnalisée 50 V–5000 V, pas min. 10 V (maintien pour pas 50 V).
• Précision sortie tension : 0% ~ +10% ; précision courant de court-circuit ±5%.
• Voltmètre AC/DC : 10 V–660 V, précision ±(2%+3) ; fréquence CA 25–85 Hz, résolution 0,1 Hz, précision ±0,2 Hz.
• Mesure de capacité : 10 nF–25 µF (tension d'essai ≥100 V), précision ±10% ±5 nF ; taux de décharge 5 kV → 50 V : ≤0,47 s/µF.
• Alimentation AC 85–264 Vrms, 50/60 Hz, 25 VA ; batterie intégrée 16,8 V 3200 mAh ; chargeur 16,8 V 1,5 A ; autonomie indicative 5 kV @100 MΩ ≈ 6 h.
• Dimensions 320 × 270 × 150 mm ; poids ≈ 2,9 kg ; température fonctionnement -10 °C à 50 °C ; humidité relative ≤90% (sans condensation).
