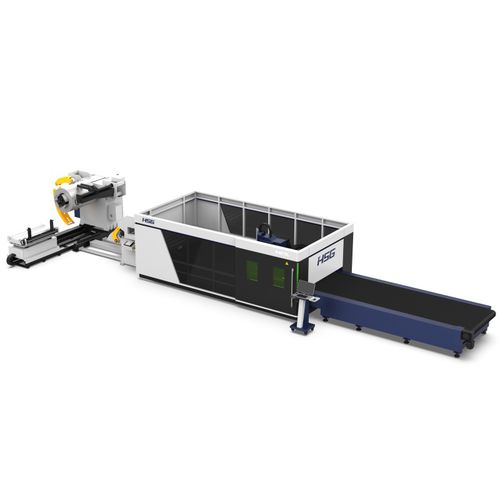

Machine de découpe laser GL series

pour métalde tôlede bobine

Présentation

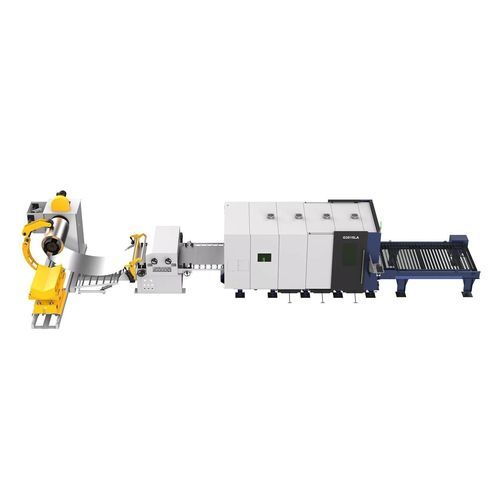

La série GL est une machine de découpe laser pour matériaux en bobine qui intègre le déroulage, l'alimentation/chargement, la découpe laser et le déchargement dans une ligne de traitement continue et globale. Elle vise à réduire l'utilisation de moules, améliorer l'utilisation des matières premières et prendre en charge le chargement standardisé en conteneurs pour le transport.

Principales fonctions

• Fonctions intégrées : déroulage, chargement automatisé, découpe laser continue et déchargement automatique.
• Réduction ou suppression des moules et des coûts de stockage associés.
• Système d'entraînement Dynamic FlashCut atteignant 1,5G d'accélération pour des caractéristiques de coupe et une productivité améliorées.
• Configurations multi‑têtes en option : double tête/double faisceau (modes synchrones ou asynchrones), ainsi que configurations 3 et 4 têtes pour augmenter le débit.
• Système d'imbrication ultra-intelligent supportant les imbrications ultra-longues et le ré-imbrication des chutes, augmentant l'utilisation des matériaux de ~5 à 15 %.
• Réduction des manipulations manuelles : bobines chargées sur chariot de chargement hydraulique par grue ou chariot élévateur ; levage automatique par un opérateur unique pouvant améliorer l'efficacité de chargement d'environ 50 % par rapport aux méthodes manuelles.
• Module dérouleur multi-bobines optionnel pour commutation rapide entre matériaux et épaisseurs afin de minimiser les temps d'arrêt.

Paramètres techniques

• Plage de puissance affichée : 1500–6000W (niveau série).
• Modèle : G3015LA30 — Puissance laser : 3000W–6000W — Zone de travail (L×l) : 3000×1500 mm — Précision de positionnement X/Y : ±0.03 mm/m.
• Modèle : G4015LA40 — Puissance laser : 3000W–6000W — Zone de travail (L×l) : 4000×1500 mm — Précision de positionnement X/Y : ±0.03 mm/m.

Configurations et options

• Options multi‑têtes et multi‑faisceaux (2–4 têtes) prenant en charge les modes de coupe synchrones et asynchrones.
• Configuration double faisceau et module dérouleur multi‑bobines en option.
• Options de déchargement automatisé (portique ou robot) pour le tri des pièces.
• Solution de chargement pour conteneur standardisée pour optimiser l'expédition et protéger l'équipement pendant le transport.

Manutention et logistique

• Chariot de chargement hydraulique compatible grue ou chariot élévateur pour la manutention des bobines.
• Levage automatique par un opérateur unique réduisant les interventions manuelles et accélérant les cycles de chargement.
• Chargement compatible conteneur réduisant les coûts logistiques et simplifiant l'exportation.

Applications et informations complémentaires
Conçue pour la production coil-to-part de pièces en tôle nécessitant découpe continue, optimisation du matériau et intervention manuelle minimale. Brochure technique disponible sur demande; configurations adaptables selon volume de production et caractéristiques des matériaux.
