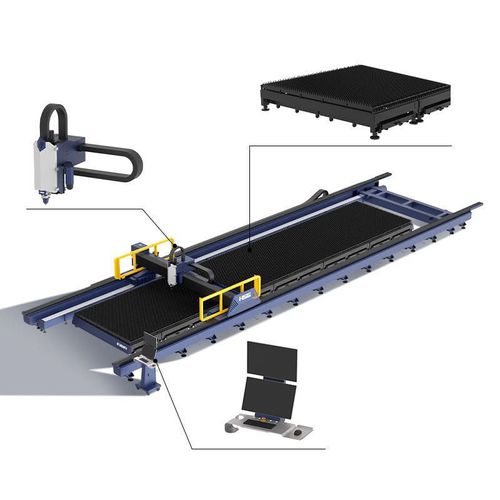

Machine de découpe laser 2D GFA series

pour métalpour tôle métalliquede chanfreinage

Résumé
La série GFA est une solution de découpe laser pour grandes feuilles avec lit modulaire et extensible et plages de puissance disponibles (12000W–60000W). Conçue pour traiter des formats surdimensionnés en configurant longueur et largeur selon les besoins de production tout en conservant précision et stabilité.

Personnalisation flexible de la longueur et de la largeur
Le lit de machine est composé de sections modulaires. La longueur et la largeur peuvent être configurées pour créer un lit d'assemblage extensible, facilitant la manutention et le traitement des grandes feuilles.

Conception séparée du banc de travail et du mécanisme de transmission
La table de travail et le mécanisme de transmission sont séparés afin d'isoler la source de chaleur du système d'entraînement, réduisant l'impact thermique lors de la découpe haute puissance. Ce principe assure un fonctionnement stable sous fortes charges, préserve la précision et prolonge la durée de vie des composants.

Élimination de la poussière en suivi efficace (optionnel)
Table de coupe zonée avec extraction de fumées synchronisée pour optimiser le flux d'air et l'efficacité d'adsorption, minimiser la dispersion des poussières et préserver la qualité de production et l'équipement.

Chanfreinage 0–45° (optionnel)
Capable de réaliser différents types de chanfreins (V, X, Y, etc.) pour réduire les opérations ultérieures et améliorer l'ajustement pour le soudage et l'assemblage.

Système d'impression à jet d'encre indépendant (optionnel)
Permet un marquage rapide des pièces et la confirmation des positions et exigences process, limitant les erreurs d'installation et répondant aux besoins d'industries exigeantes en traçabilité (ex. construction navale).

Paramètres techniques
Modèle : G13035FA — Puissance : 12000W–60000W — Format de travail (L×W) : 13000×3500 mm — Précision positionnement X/Y : ±0.05 mm/m
Modèle : G26035FA — Puissance : 12000W–60000W — Format de travail (L×W) : 26000×3500 mm — Précision positionnement X/Y : ±0.05 mm/m

Caractéristiques / spécifications techniques

• Série : GFA
• Plage de puissance : 12000W–60000W
• Formats de table : 13000×3500 mm, 26000×3500 mm (lit modulaire extensible pour tailles personnalisées)
• Précision positionnement X/Y : ±0.05 mm/m
• Lit de machine : conception sectionnée pour pièces grand format
• Banc de travail et transmission : conception séparée pour isolation thermique et meilleure stabilité
• Options : extraction synchronisée zonée, chanfreinage 0–45° (V/X/Y), système d'impression à jet d'encre indépendant
• Fiche produit disponible (PDF)
