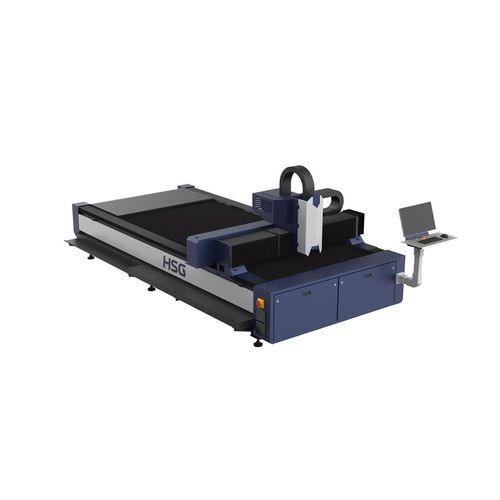

Machine de découpe laser à fibre C series

pour métalde tôleCNC

Aperçu
Machines de découpe laser à fibre série C à plateforme unique, conçues pour le traitement de tôles, disponibles en puissances de 1 500 W à 60 000 W. Conception ouverte à plateforme unique permettant le chargement par l'avant, la gauche et la droite et une mise en service rapide. Convient à la production en série et à la découpe grand format avec des formats allant jusqu'à 13 100×3 100 mm.

Système de contrôle par bus

• Transmission de données via bus EtherCAT garantissant une communication rapide et stable
• Interface conviviale et fonctions complètes pour accompagner des opérateurs de différents niveaux d'expérience
• Surveillance en temps réel des composants clés
• Technologie de réponse de suivi au niveau de la milliseconde
• Génération de rapports de traitement pour traçabilité
• Compatibilité avec les codes CNC des grandes marques internationales

Base de données de production à grande échelle

• Base de données des technologies de coupe appelable pour différents matériaux et épaisseurs
• Comprend des procédés pour tôles épaisses tels que coupe à l'air, contre-perçage, coupe finition parfaite (PFC) et perçage rapide

Logiciel de nesting professionnel

• Optimise les trajectoires de coupe pour réduire la durée d'usinage
• Algorithme d'imbrication intelligent pour améliorer l'utilisation des matériaux

Format compact, transport en lot

• Structure ouverte à plateforme unique avec chargement multi-face pour une mise en service rapide (généralement un jour)
• Dimensions adaptées au transport en série : par exemple, jusqu'à quatre unités C3015 peuvent être expédiées dans un conteneur 40HQ

Paramètres techniques (extrait)
Modèle | Puissance | Format de traitement (L×l) | Précision de positionnement X/Y
C3015 | 3000W–6000W | 3048×1524 mm | ±0,05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0,05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0,05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0,05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0,05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0,05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0,05 mm/m

Caractéristiques techniques

• Marque: HSG
• Série / Modèle: C
• Plage de puissance: 1 500 W – 60 000 W (selon modèle)
• Formats de traitement (exemples): de 3048×1524 mm à 13100×3100 mm selon le modèle
• Précision de positionnement X/Y: ±0,05 mm/m
• Système de contrôle: système de contrôle par bus EtherCAT
• Fonctions clés: surveillance en temps réel des composants, réponse milliseconde, génération de rapports de traitement, compatibilité avec les codes de marques internationales
• Logiciel: logiciel de nesting professionnel pour optimisation de trajectoire et meilleure utilisation des matériaux
• Conception: plateforme unique de type ouvert pour chargement rapide et dimensions optimisées pour le transport
