Système d'interphone audio

d'urgencepour ascenseurpour applications ferroviaires

Introduction
Le système d'interphone pour ascenseur est conçu pour la communication d'urgence et la maintenance dans les ascenseurs et les gaines. Il convient également aux centres d'expédition, terminaux de bus, parkings, chantiers de tunnels et autres environnements industriels ou d'infrastructure. Alimentation : centralisée DC 12V ou AC 110-220V.

Applications

• Communications d'urgence et de maintenance pour ascenseurs
• Centres d'expédition, terminaux de bus et hubs de transport
• Parkings et centres de stationnement
• Travaux de construction de tunnels et autres chantiers confinés ou bruyants

Instructions d'utilisation

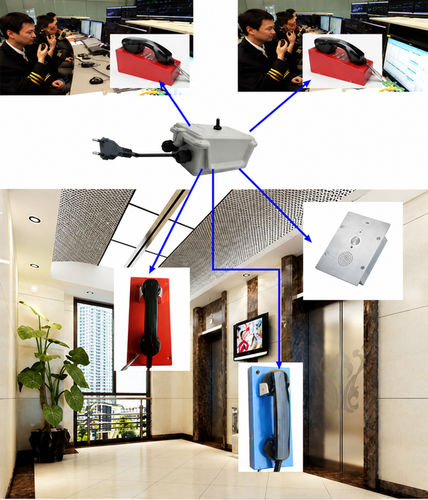

• Appel du master vers le téléphone d'ascenseur : Décrochez le combiné du master, composez le numéro du téléphone d'ascenseur et parlez. Appuyez sur * pour diffuser vers tous les téléphones d'ascenseur. L'appel se termine automatiquement lorsque le master raccroche.
• Appel du téléphone d'ascenseur vers le master : Appuyez sur le bouton d'appel ou décrochez le combiné ; le téléphone d'ascenseur appellera automatiquement le master. Les deux masters sonneront. L'appel se termine lorsque le master raccroche.
• Appel Master1 vers Master2 : Décrochez le combiné du Master1 et composez le numéro de l'autre station master ; Master2 sonnera et la communication sera établie.

Caractéristiques techniques

• Model name: Five way intercom with Master
• Tension de fonctionnement : DC 12V
• Courant de fonctionnement : env. 300 mA
• Consommation maximale : 2 W
• Tension de bruit : env. 10 mV
• Distance de communication : env. 2000 m
• Niveau de sonnerie : env. 70 dB

Conditions de fonctionnement

• Température ambiante : -40 à 60°C
• Humidité relative : 30% à 95%
• Bruit ambiant : jusqu'à 60 dB
• Type de ligne : paire de conducteurs (double core)
• Exigence câble : la résistance d'une ligne simple ne doit pas dépasser 50 Ohm

Exigences de câblage
Tous les équipements doivent être raccordés avec le même type de ligne ; les lignes multiconducteurs parallèles conviennent pour les installations courantes. Lors du passage à proximité de câbles haute tension ou en présence d'interférences importantes, utiliser des câbles blindés et maintenir un écart de plus de 30 cm entre les câbles de signal et d'alimentation.

Certifications

• EMC : EN50121 (application ferroviaire)
• EN55022 : émissions
• EN55024 : immunité
• Indice de protection : GB4208-93 IP66
• FCC
• Recommandation ITU-T K21

Détails d'emballage

• 1 pièce par carton intérieur — dimensions : 43.3 x 27.6 x 19.1 cm, Poids brut : 4 kg
• 4 pièces par carton extérieur — dimensions : 56.6 x 44.5 x 42 cm, Poids brut : 20.25 kg
• Capacité conteneur : 20GP : 3000 pcs ; 40GP : 6000 pcs ; 40HQ : 7000 pcs
