Interphone audio KNSD-101

d'urgencepour ascenseurétanche

Nom du produit

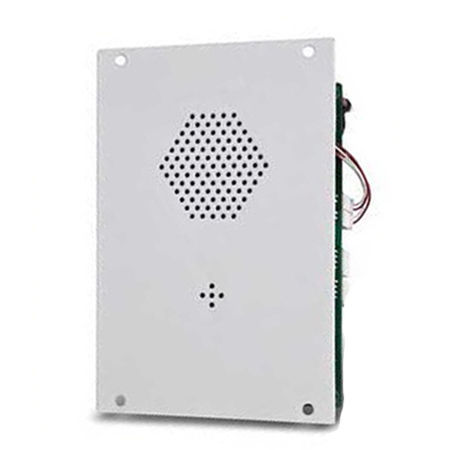

Téléphone d'ascenseur d'urgence KNSD-101

Informations de base
Modèle : KNSD-101
Dimensions : 210 x 150 x 60 mm
Matériau : acier inoxydable SUS304
Indice de protection : IP55 (produit), IP66 (certification)
Versions : VoIP (SIP), analogique, sans fil

Téléchargement PDF
KNSD-101 VOIP
KNSD-101 Analog

Présentation
Le KNSD-101 est une unité de communication d'urgence conçue pour une installation dans la cabine d'ascenseur, offrant des communications vocales mains libres fiables vers les salles de surveillance ou de permanence. Il prend en charge plusieurs types de signalisation et s'intègre aux systèmes d'interphone et de supervision d'ascenseurs. Le produit répond aux certifications et exigences environnementales applicables aux installations publiques et commerciales.

Caractéristiques principales

• Boîtier intégral en acier inoxydable SUS304 avec haute étanchéité et protection contre la poussière ; IP55 en usage, IP66 certifié.
• Grande durabilité, résistance à l'huile, aux acides et aux alcalis ; conforme aux exigences GJB-773 et UL1332.
• Fonctionnement mains libres via haut-parleur intégré ; pas de combiné nécessaire.
• Carte mère hautement intégrée basée sur un microcontrôleur industriel (ATMEL).
• Dispositif de mise à la terre et blindage électromagnétique dans le boîtier pour de meilleures performances EMC.
• Conversation claire, faible rétroaction et possibilité de limiter la durée des communications.
• Prise en charge de la ligne directe de l'échange, relevage automatique de ligne extérieure et numérotation DTMF.
• Configurations Analogiques standard et SMART et VoIP-SIP disponibles ; compatible avec la plupart des systèmes PABX/PBX/PAX.
• Distance de parole approximative : 80–100 cm.

Carte principale (PCB)

• Assemblage PCB robuste et traité, connecteurs graissés en production.
• Bornes à vis durables pour le sonnerie, l'entrée de ligne et les connexions de coupure.
• Temporisation sélectable de 7 minutes pour libérer la ligne si laissée décroché.

VoIP sur IP-SIP (version) — points clés

• Connexion : prise RJ45 scellée à l'intérieur du boîtier.
• Alimentation : 5V DC externe.
• Protocole d'appel : SIP (Session Initiation Protocol).
• Provisionnement IP : DHCP ou adresse IP STATIC.

Certifications
EMC : EN50121 (application ferroviaire) / EN55022 (émissions) / EN55024 (immunité) ; Protection : GB4208-93 IP66 ; FCC ; recommandations ITU-T K21.

Spécifications d'emballage
Taille unité : 250 x 150 x 50 mm, Poids net : 1,2 kg
Carton intérieur : 1 pc, 325 x 235 x 75 mm, Poids net : 1,4 kg
Carton extérieur : 10 pcs, 566 x 445 x 420 mm, Poids net : 15,3 kg

Système

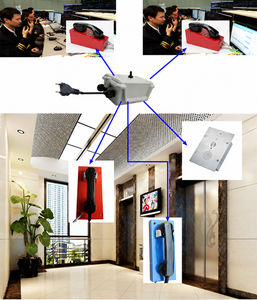

S'intègre aux systèmes d'interphone et de communication d'urgence pour acheminer les appels d'ascenseur vers les salles de surveillance ou de permanence. Fournit une communication vocale mains libres depuis la cabine et prend en charge la supervision et le traitement des appels au niveau système.

Application
Conçu pour installation dans les cabines d'ascenseur nécessitant une communication d'urgence fiable. Convient aux immeubles commerciaux et résidentiels, gares/metros et autres installations publiques ou privées nécessitant des téléphones d'ascenseur certifiés.

Images détaillées
Vues multiples : vue principale, détails de conception, intégration au système d'interphone et emplacements d'installation typiques.

Spécifications techniques

• Modèle : KNSD-101
• Matériau : acier inoxydable SUS304
• Dimensions : 210 x 150 x 60 mm
• Indice de protection : IP55 (produit), IP66 (certification)
• Carte principale : microcontrôleur industriel ATMEL
• Haut-parleur mains libres : intégré 0,5 W
• Connexion VoIP : prise RJ45 scellée
• Alimentation VoIP : 5V DC externe
• Protocole d'appel : SIP
• Provisionnement IP : DHCP ou STATIC IP
• Support DTMF : fréquences standard
• Température d'utilisation : -30°C à 60°C
• Humidité relative : 10%–95%
• Pression atmosphérique : 86–106 kPa
• Bruit ambiant : ≤80 dB
• Temporisation sélectable de 7 minutes
• Compatibilité : la plupart des systèmes PABX/PBX/PAX
• Dimensions et poids d'emballage comme indiqué ci-dessus
