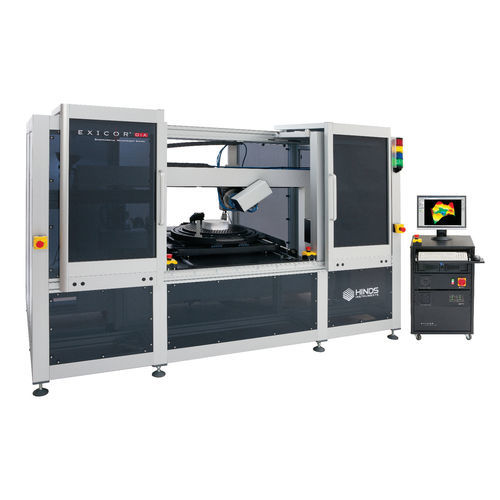

Système de mesure de biréfringence Exicor® OIA

d'orientationd'anglede polarisation

L'Exicor® OIA de Hinds™ Instruments est le premier système de mesure de la biréfringence pour l'évaluation des lentilles, des optiques à faces parallèles et des optiques courbes à des angles d'incidence normaux et obliques. Le système est construit sur la technologie de mesure de la biréfringence Exicor basée sur le modulateur photoélastique (PEM) primé de Hinds Instruments. Ce système de mesure de la biréfringence de nouvelle génération offre à l'industrie de nouvelles capacités d'analyse et de développement des lentilles lithographiques de nouvelle génération, des ébauches de lentilles et des optiques précieuses de grande valeur. Le système utilise des PEM pour moduler l'état de polarisation d'un faisceau lumineux et une électronique de détection et de démodulation avancée pour mesurer comment une optique a changé l'état de polarisation. Il en résulte la mesure du retard optique d'un état de polarisation par rapport à un autre à 90°. La biréfringence et l'orientation de l'axe rapide, ainsi que la contrainte résiduelle théorique, peuvent être évaluées grâce à ces données. Hinds Instruments et la technologie d'angle incident oblique Exicor ont été choisis pour évaluer la biréfringence optique dans la recherche et la production par les leaders mondiaux des ébauches de lentilles lithographiques et des lentilles finies. Nos systèmes ne sont surpassés par aucun autre ! Caractéristiques standard : - Logiciel Exicor OIA - Balayage automatique des plats parallèles et des types de lentilles sphériques - Les asphères peuvent être scannées avec un programme de macro manuel - cartes 2D du retardement et de l'orientation rapide de l'axe - Statistiques de balayage - Position de chargement avant de la scène (accès libre à la scène des échantillons par le haut) - Enceinte de protection contre les rayons UV et laser avec verrouillage de sécurité - Boutons d'arrêt d'urgence - Tour lumineuse d'état du système - Poste de travail de l'utilisateur avec ordinateur et moniteur
