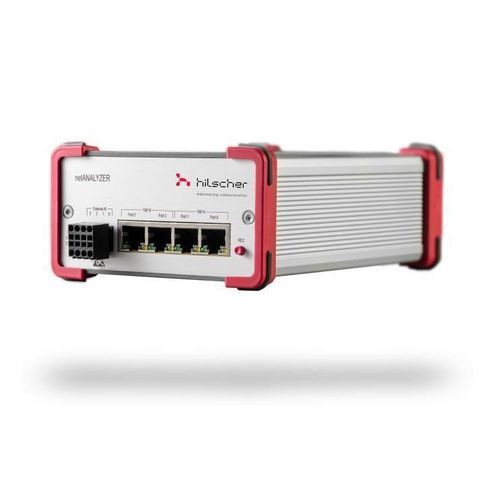

Analyseur de réseau de communication NANL-B500G-RE

portablenumériqued'inspection

Présentation
Le netANALYZER NANL-B500G-RE est un analyseur portable et passif pour réseaux Ethernet temps réel. La livraison comprend le boîtier de capture (appareil autonome) et le logiciel d'analyse Windows netANALYZER Scope. Le matériel enregistre les trames et horodate avec haute précision et peut être utilisé avec des outils tiers comme Wireshark pour une inspection au niveau protocole.

Capacités principales

• Analyse complète des systèmes Ethernet temps réel (PROFINET, EtherNet/IP, EtherCAT, POWERLINK, Sercos, Modbus/TCP)
• Capture TAP passive n'affectant pas le réseau ni l'automate
• Affichage graphique intuitif avec netANALYZER Scope (vues type oscilloscope pour valeurs process, charge réseau et jitter)
• Listes de stations, alarmes, valeurs process, mesure de charge réseau et du jitter des telegrammes
• Enregistrement continu avec triggers configurables ; bouton REC pour captures autonomes sur le terrain

Détails
Le NANL-B500G-RE prend en charge le fonctionnement autonome sans PC : utilisez le bouton REC pour des captures immédiates sur site. Les fonctions avancées de trigger permettent un déploiement longue durée en installation : lorsque les critères de trigger sont atteints, l'appareil crée des instantanés de telegrammes à analyser ultérieurement dans netANALYZER Scope. Quatre entrées numériques permettent la corrélation d'événements avec les captures.

Protocoles pris en charge

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

Données techniques (récapitulatif)
Nom du produit : NANL-B500G-RE
Référence : 7313.100
Description : appareil netANALYZER portable avec liaison Gigabit Ethernet pour Ethernet temps réel et réseaux 10/100BASE‑TX (appareil autonome)
Fonction : analyseur Ethernet passif pour systèmes RT‑Ethernet ; capture des trames entrantes et des données de communication ; capture d'événements sur 4 entrées numériques
Tension d'alimentation : 24 V DC ±6 V DC
Courant typique : 700 mA à 24 V
Puissance typique : 16.8 W
Connecteur d'alimentation : COMBICON 3 broches ou prise coaxiale alternative (longueur max. 3 m pour alternative)
Interface PC / uplink : Gigabit Ethernet RJ45 (1 Gb/s)
Stockage de capture : USB 2.0 (disque dur ou clé), max. 500 mA ou alimentation externe
Mode autonome : ≈50 % de charge réseau lors de la capture depuis un TAP
Interfaces de capture : 4× RJ45 (2/4 canaux de communication avec TAP intégré, capture full‑duplex)
Entrées/sorties numériques : 4× GPIO (3,3 V et 24 V)
Horodatage : précision ±5 ns, résolution 1 ns
Commandes : interrupteur d'alimentation, bouton REC pour enregistrement autonome
Dimensions (L×l×H) : 115 × 62 × 173 mm
Poids : ≈ 820 g
Température de fonctionnement : 0 °C … +55 °C
Température de stockage : -10 °C … +70 °C
Humidité : 10 % … 95 % HR, sans condensation
Conformité : CE, UKCA, RoHS ; CEM : EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

Caractéristiques / spécifications techniques

• Modèle : NANL-B500G-RE
• Référence : 7313.100
• Format : boîtier autonome portable avec uplink Gigabit et 4 ports RJ45 de capture
• Alimentation : 24 V DC ±6 V, typ. 16.8 W (700 mA)
• Interfaces : 1× uplink Gigabit Ethernet, 4× ports RJ45 de capture, USB 2.0 de stockage, 4× GPIO
• Capacité TAP : TAP intégré par canal pour capture full‑duplex
• Horodatage : ±5 ns précision, 1 ns résolution
• Fonction autonome : bouton REC et enregistrement par trigger
• Dimensions & poids : 115 × 62 × 173 mm ; ~820 g
• Conformité : CE, UKCA, RoHS ; tests CEM selon les normes EN
