Système d'analyse de données LIC/SCP series

automatique

Aperçu

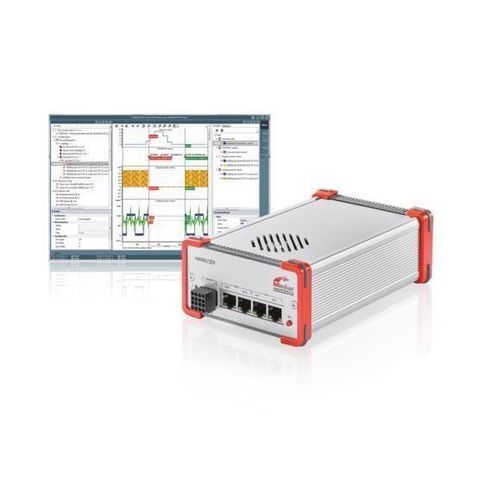

netANALYZER Scope (LIC/SCP) est une extension logicielle pour l'outil d'analyse Ethernet netANALYZER qui interprète automatiquement le trafic de telegrammes spécifique au système et affiche les valeurs process transférées avec des noms en clair, le type de données correct et un horodatage exact de 10 ns. Les valeurs process sont enregistrées cycle par cycle afin qu'aucune valeur pertinente ne soit perdue. L'outil calcule également des grandeurs classiques netANALYZER telles que le jitter de telegramme, le temps de cycle, le temps de transmission et la charge réseau, et détecte automatiquement des événements importants comme des alarmes ou des telegrammes process manquants. Les données et les vues peuvent être regroupées ou superposées dans des vues de type oscilloscope pour révéler les interconnexions entre la couche de transmission et la couche applicative, ce qui facilite la localisation des problèmes.

Fonctionnalités clés

• Interprétation automatique du trafic complet de telegrammes spécifique au système
• Horodatage exact de 10 ns pour les valeurs process
• Enregistrement cycle par cycle des valeurs process
• Calcul des grandeurs : jitter de telegramme, temps de cycle, temps de transmission, charge réseau
• Détection automatique d'événements (alarmes, telegrammes process manquants)
• Vues graphiques de type oscilloscope avec regroupement et superposition des valeurs
• Conditions de trigger librement configurables pour isoler des effets sporadiques
• Analyse passive (aucune intervention dans les automates ou le logiciel des dispositifs requise)
• Enregistrer et charger des projets d'analyse complets pour revue à distance par des experts
• Utilisable sans expertise approfondie des technologies Ethernet spécifiques (interprétation des telegrammes intégrée)

Points forts

• Interface utilisateur graphique intuitive
• Évite l'inspection manuelle de longues listes de telegrammes
• Utilisation possible sans connaissances approfondies des technologies Ethernet
• Fonctions de trigger complètes
• Enregistrement et chargement de projets d'analyse pour collaboration

Protocoles pris en charge

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informations de commande (sélection)
Nom du produit | Référence | Brève description
LIC/SCP | 8582.001 | Extension netANALYZER Scope, analyse des données process Ethernet
LIC/SCP/PN | 8582.030 | Add-on netANALYZER Scope, données process et événements PROFINET
LIC/SCP/QTPN | 8582.031 | Add-on netANALYZER Scope, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | Add-on netANALYZER Scope, données process EtherCAT
LIC/SCP/CVF | 8582.050 | Add-on netANALYZER Scope, contenu de données personnalisable
LIC/NANL/SA | 8582.060 | Add-on NANL-B500G-RE, fonctionnement autonome sans PC
LIC/SCP/PCAP | 8582.070 | Add-on netANALYZER Scope, import d'enregistrements de trames d'autres outils
LIC/SCP/EIP | 8582.080 | Add-on netANALYZER Scope, données process EtherNet/IP

Téléchargements / Documentation (disponibles)
Guides d'installation logiciel (EN/DE), manuel d'utilisation (EN/DE), documentation licence, notes de version, fiche technique, fiche d'information.

Caractéristiques techniques

• Résolution d'horodatage : 10 ns
• Mode d'enregistrement : passif, capture cycle par cycle des valeurs process
• Grandeurs calculées : jitter de telegramme, temps de cycle, temps de transmission, charge réseau
• Détection d'événements : détection d'alarmes, telegrammes process manquants
• Déclenchement : conditions de trigger librement configurables
• Vues d'analyse : vues de type oscilloscope avec regroupement et superposition
• Interopérabilité : indépendant du fabricant, des interfaces de diagnostic ou de la classe de performance des périphériques
• Gestion de projet : enregistrer et recharger des projets d'analyse complets pour analyse à distance
• Exigences utilisateur : utilisable sans expertise approfondie des protocoles Ethernet
• Intégration : extension pour l'outil d'analyse Ethernet netANALYZER
