Analyseur pour réseaux NANL-B500G-RE BUNDLE

portablenumériqueen temps réel

Aperçu
Le netANALYZER est un outil pour l'analyse simple des réseaux Ethernet temps réel. Le matériel de capture pour enregistrer les trames sur le réseau ainsi qu'un logiciel graphique pour Windows avec des fonctions d'analyse étendues sont inclus. Avec le logiciel supplémentaire netANALYZER Scope, vous pouvez mesurer des données dans une interface graphique intuitive dotée de fonctions d'oscilloscope (valeurs de procédé, charge du réseau, événements de communication, jitter des trames) sans affecter le réseau Ethernet ni l'automate. Le netANALYZER peut également fonctionner en mode autonome sans PC.

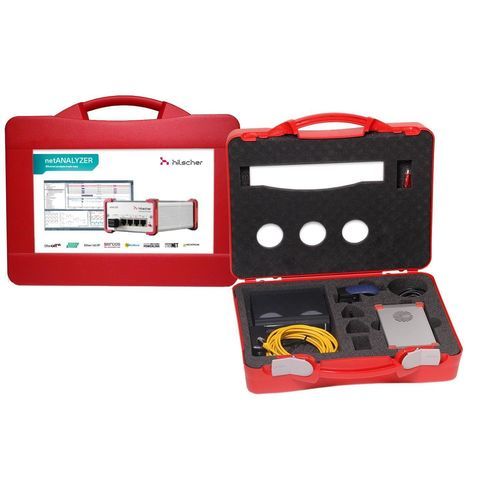

Le pack comprend

• netANALYZER Box NANL-B500G-RE incluant l'alimentation
• netANALYZER Scope avec toutes les fonctionnalités sous licence
• Câble Ethernet pour la connexion de l'analyseur
• Valise de transport NANL-B500G-RE CASE
• Tournevis pour le raccordement d'une alimentation COMBICON ou des GPIO

Points clés

• Pack complet présenté dans une valise robuste pour le transport et le stockage sécurisés
• Comprend la netANALYZER Box NANL-B500G-RE
• Logiciel netANALYZER Scope entièrement licencié
• Offre limitée et exclusive (voir fiche produit)

Protocoles pris en charge

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

caractéristiques / spécifications techniques

• Nom du produit : NANL-B500G-RE (appareil portable avec interface PC Gigabit Ethernet pour Ethernet temps réel et réseaux 10/100BASE-TX ; fonctionnement autonome possible)
• Référence : 7313.100 / numéro de commande bundle 7313.105
• Fonction : Analyseur Ethernet passif pour systèmes RT-Ethernet ; capture les trames Ethernet entrantes et peut enregistrer les événements de quatre entrées numériques
• Tension d'alimentation : 24 V DC ±6 V DC
• Courant maximal (typique) : 700 mA (à 24 V)
• Consommation typique : 16,8 W
• Connecteur d'alimentation : COMBICON 3 broches (longueur de câble maxi 3 m) ou prise jack alternative (longueur maxi 3 m). Une seule alternative utilisable.
• Interface système/PC : Ethernet Gigabit RJ45 (UPLINK 1 Gb/s)
• Interface de capture : USB 2.0 (pour disque dur ou clé), max. 500 mA ou alimentation externe
• Mode autonome : Débit de données approximatif à 50 % de charge réseau lors de la capture depuis un TAP
• Interface de mesure : 4 prises RJ45, configurées en 2/4 canaux de communication avec TAP intégré (TAP A, TAP B), chacune avec deux ports pour capturer les deux sens (total 4 ports : Port 0 à Port 3)
• Signaux numériques : 4× GPIO entrée/sortie (3,3 V et 24 V) pour la capture de signaux numériques ou le déclenchement de sorties
• Précision/résolution du timestamp : ±5 ns précision, 1 ns résolution
• Éléments de commande : Interrupteur d'alimentation et bouton REC pour activer l'enregistrement des données en mode autonome
• Température ambiante (fonctionnement) : 0 °C à +55 °C (flux d'air pendant la mesure : 0,5 m/s)
• Température ambiante (stockage) : -10 °C à +70 °C
• Humidité : 10 % … 95 % d'humidité relative, sans condensation
• Degré de pollution : Utilisation en environnement de degré de pollution 2
• Altitude : 0 m … 2000 m
• Dimensions (L × l × H) : 115 × 62 × 173 mm
• Poids : env. 820 g
• Conformité / RoHS : Conforme RoHS ; marquages CE et UKCA présents
• Normes CEM (sélection) : Émission EN IEC 61000-6-4:2019 ; Immunité EN IEC 61000-6-2:2019 ; ESD ±8 kV air / ±6 kV contact ; RF rayonné 80–1000 MHz & 1,0–2,7 GHz (10 V/m) etc.
