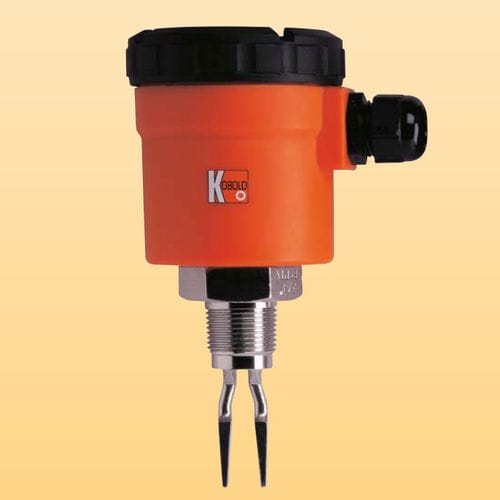

Détecteur de niveau à lames vibrantes NWS series

pour l'eaupour huilede liquide

Points forts

• Longueur de mesure jusqu'à 4000 mm
• Indication de niveau en pourcentage et sortie analogique 4-20 mA (si applicable)
• Versions 2 et 3 fils ; quatre variantes pour différentes applications
• Options certifiées ATEX/IECEx

Description
Le détecteur/interrupteur de niveau KOBOLD type NWS fonctionne sur le principe de la fourche vibrante (fréquence de résonance). Un cristal piézoélectrique excite et surveille la vibration de la fourche. Lorsque la fourche est immergée dans le liquide, la fréquence de résonance change ; cette variation est détectée électroniquement et convertie en signal de commutation. L'appareil existe en version 2 fils (en série avec la charge) ou 3 fils pour connexion directe à une API.

Applications

• Huiles et huiles moussées
• Eau
• Revêtements, peintures et encres transparentes
• Produits alimentaires tels que sauces et lait
• Liquides carbonatés

Hygiène et CIP
Le NWS convient aux environnements hygiéniques et stériles et supporte des cycles CIP courts jusqu'à 150 °C, adapté aux procédés agroalimentaires et pharmaceutiques.

Données techniques

• Type : NWS
• Principe de mesure : fourche vibrante (fréquence de résonance) avec excitation piézoélectrique et contrôle de fréquence
• Matériaux :
  • Fourche : acier inox 1.4404
  • Raccord process : acier inox 1.4404
  • Boîtier électronique : NWS-…200 : PAG avec couvercle renforcé fibres de verre et fenêtre, 330° orientable ; autres types : acier inox 1.4301
• Raccords process :
  • filetage tube DIN EN 10226-1
  • filetage NPT
  • Tri-Clamp®
  • raccord DN 11851 (hygiénique)
  • raccord aseptique DIN 11864
  • bride DRD
  • bride B 25 PN 40 DIN 2527
  • bride B 50 PN 40 DIN 2527
  • flasque ANSI B 16.5 – 1", 300 lbs
  • flasque ANSI B 16.5 – 2", 300 lbs
• Indice de protection :
  • boîtier plastique : IP 65 (NWS-…200)
  • boîtier inox : connexion prise IP 67 ; connexion câble IP 68
• Pression de service max. : 45 bar (selon bride)
• Température du milieu :
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (autres NWS)
  • 150 °C en court terme pour CIP (tous modèles)
• Densité minimale du milieu : 800 g/l
• Température ambiante : -20 … +70 °C
• Profondeur d'immersion min. pour points de commutation : 12 mm (repère sur la fourche)
• Alimentation :
  • NWS-…200 : 240 V DC/AC (50/60 Hz), 2 fils ; 24 V DC, 3 fils
  • NWS-…23/24 : 24 V DC, 3 fils
  • NWS-…2E… (ATEX) : nécessite un amplificateur de séparation intrinsèquement sûr conforme IEC 60947-5-6
• Délai : 1 s humide/sec ; 1 s sec/humide
• Viscosité : jusqu'à 5000 mm²/s à 25 °C (impact sur le temps de réponse)
• Hystérésis : 4 mm vertical, 1 mm horizontal
• Répétabilité : ±1 mm
• ATEX / IECEx :
  • Type de protection : intrinsèquement sûr ia
  • Désignation : Ex II 1G Exia IIC T6 Ga ; IECEx Exia IIC T6 Ga

Caractéristiques

• Modèle : NWS
• Marque : KOBOLD
• Longueur de mesure : jusqu'à 4000 mm
• Sorties : contact (2 fils ou 3 fils) ; indicateur de niveau en % avec 4-20 mA (selon version)
• Principe de mesure : fourche vibrante avec excitation piézo et contrôle de fréquence
• Matériau de la fourche : acier inox 1.4404
• Boîtier électronique : PAG renforcé (NWS-…200) ou acier inox 1.4301
• Indice de protection : IP 65 / IP 67 / IP 68 selon boîtier et connexion
• Pression de service : jusqu'à 45 bar
• Plage de température du produit : jusqu'à 130 °C (selon modèle) ; 150 °C court terme pour CIP
• Densité minimale : 800 g/l
• Délai de commutation : 1 s
• Hystérésis / répétabilité : 4 mm vertical / 1 mm horizontal ; répétabilité ±1 mm
• Options ATEX/IECEx disponibles
