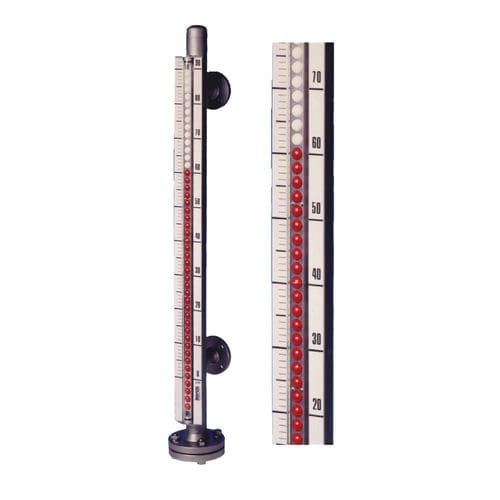

Indicateur de niveau de liquides NBK series

d'eaubypassmagnétique

Points forts

• Indicateur magnétique (galet ou bille) insensible, utilisable sur site sans alimentation externe
• Contacteurs de fin de course
• Sortie analogique
• HART, Profibus-PA, Foundation Fieldbus

Description
Les indicateurs de niveau par dérivation Kobold permettent la mesure, l'affichage et la surveillance continues des niveaux de liquides. Le tube de dérivation est fixé sur la paroi latérale de la cuve ; selon le principe des vases communicants, le niveau dans le tube de dérivation correspond au niveau dans la cuve. Un flotteur équipé d'aimants circulaires suit le niveau du liquide dans le tube et le transmet de manière sans contact à un afficheur installé à l'extérieur du tube ou à un dispositif de surveillance. Différentes solutions d'affichage et de surveillance sont disponibles.

Applications
Les indicateurs de niveau par dérivation conviennent à la mesure, l'affichage et la surveillance continues des niveaux de liquides dans des réservoirs et cuves pour divers secteurs industriels (procédés, chimie, eaux, CVC, énergie).

Caractéristiques / spécifications techniques

• Longueur de mesure : max. 5,5 m (plus long : en 2 parties)
• Échelle : %, cm, dm (autres sur demande)
• Début de la plage de mesure : centre de la connexion inférieure
• Fin de la plage de mesure : centre de la connexion supérieure
• Précision : ±10 mm
• Répétabilité : ±5 mm
• Hystérésis : dépend de la viscosité du milieu
• Température ambiante : version métal -20°C … +80°C
• Version plastique : 0°C … +50°C
• Température de stockage : voir température ambiante
• Catégorie climatique : Classe D selon IEC 654 Partie 1 : emplacements non abrités avec influence climatique directe
• Indice de protection : IP54, IP65 (option)
• Compatibilité CEM : conforme à la recommandation NAMUR NE 21
• Raccord process : brides selon EN 1092, ANSI B16.5, DIN2512
• Diamètre nominal : DN25/1/2" (autres sur demande)
• Pression nominale : PN40, ASME Cl150 / 300 (autres sur demande)
