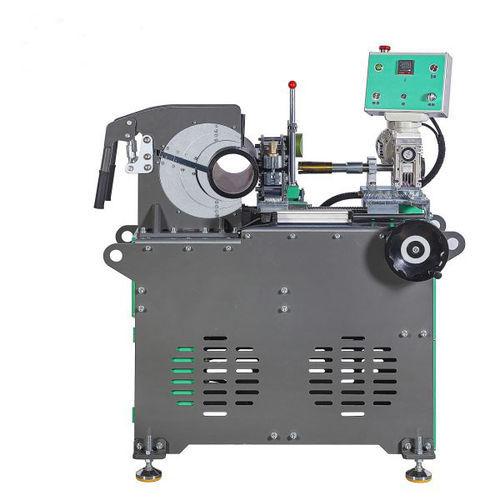

Machine de soudage à plaque chauffante SWT-S315

automatiquepour tuyauxpour thermoplastiques

Présentation
La SWT-S315 est une machine de soudage par fusion à selle conçue pour la fabrication en atelier de té réduit et de raccords similaires. Elle convient aux tuyaux thermoplastiques en HDPE, PP, PPR et PVDF et est adaptée à une production d'atelier répétable et contrôlée pour les fabricants de raccords et collecteurs.

Fonctions principales

• Système de verrouillage hydraulique assurant la fixation du tuyau principal
• Cycle de soudage automatique avec protections de sécurité intégrées
• Mouvement manuel et dispositif de détachement de la plaque chauffante pour accueillir douilles mâles/femelles
• Enchaînement intégré de perçage/taraudage et soudage pour compléter la fabrication du té

Composition standard et caractéristiques

• Conçue pour fabriquer des té réduits à 90° en atelier
• Fonctions combinées de soudage et d'assemblage pour réaliser l'ensemble des étapes de production
• Châssis robuste et glissières sur guidages linéaires pour un positionnement stable et précis
• Mâchoires hydrauliques pour le tuyau principal ; mâchoire manuelle pour la dérivation
• Possibilité d'opérations manuelles pour certains mouvements et réglages
• Perceuse pour té réduit incluse ; matrices convexes et concaves disponibles sur demande

Applications

• Ateliers et fabricants de raccords pour tuyauterie
• Production de distributeurs, séparateurs et collecteurs d'eau

Caractéristiques techniques / spécifications

• Modèle : SWT-S315
• Application de soudage : Té réduit (fabrication de reducing tees)
• Alimentation : 220 V, 50/60 Hz
• Puissance nominale : 2,8 kW
• Diamètre extérieur tuyau principal : 90 mm – 315 mm
• Diamètre extérieur tuyau dérivation : 32 mm – 140 mm
• Température maximale de chauffage : 270 °C
• Matériaux compatibles : HDPE, PP, PPR, PVDF
• Poids : 350 kg
• Garantie : garantie qualité 2 ans
