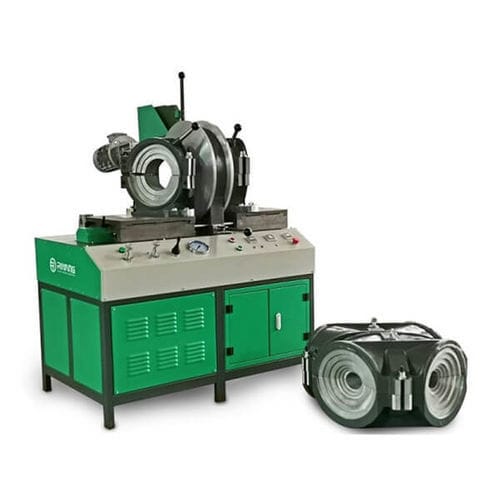

Machine de soudage bout à bout SWT-MA315

thermiqueautomatiquepour plastique

Présentation

Machine de soudage pour fabrication de raccords HDPE SWT-MA315, destinée à la production d'accessoires plastiques (coudes, tés, croisements, embranchements). Conçue pour l'atelier et l'usine, elle combine entraînement hydraulique, cycle de soudage par bout à bout et unité de tronçonnage électrique pour une production complète de raccords.

Points clés

• Châssis principal entraîné par hydraulique avec deux chariots pour un positionnement stable
• Processus de soudage bout à bout automatisé avec paramètres répétables
• Conception à double système hydraulique issue de l'ingénierie de fusion thermique industrielle
• Panneau de commande hydraulique manuel avec disposition planifiée des touches pour l'ergonomie opérateur
• Écran couleur pour retour d'état et surveillance du procédé
• Port USB pour journalisation des données et mises à jour du firmware
• Mécanisme de tronçonnage électrique intégré avec engrenages et microswitch de sécurité
• Platine chauffante revêtue PTFE avec protection en acier pour propriétés antiadhésives et nettoyage facilité
• Jeu complet de mors et d'inserts en aluminium : mors coudes gauche/droite et mors tés/croix 90° gauche/droite (mors φ315 mm avec inserts φ90–φ280 mm)
• Composants de vérin huile et protections de sécurité multiples

Composition standard / éléments inclus

• Machine de base avec deux chariots hydrauliques
• Mors coudes gauche et droit pour φ315 mm avec inserts aluminium φ90–φ280 mm
• Mors tés et croix 90° gauche et droit avec mêmes inserts
• Tronçonneuse électrique avec microswitch de sécurité
• Platine chauffante revêtue PTFE avec blindage en acier
• Interface de commande hydraulique manuelle et écran couleur

Caractéristiques techniques

• Modèle : SWT-MA315
• Plage de soudage (Ø) : 90–315 mm
• Plage en pouces (IPS) : 3–12 po IPS
• Types de raccords : coudes 0°–90°, tés 90°, croix, embranchements 45°/60°
• Matériaux applicables : HDPE, PP, PVDF
• Système de commande : commande hydraulique manuelle
• Alimentation : 380 VAC, 50/60 Hz
• Puissance totale absorbée : 7,25 kW (chauffe 5,0 kW, tronçonnage 1,5 kW, hydraulique 0,75 kW)
• Pression maximale de travail : 60 bar
• Interface : port USB pour sauvegarde des données et mises à jour
• Garantie : 2 ans
