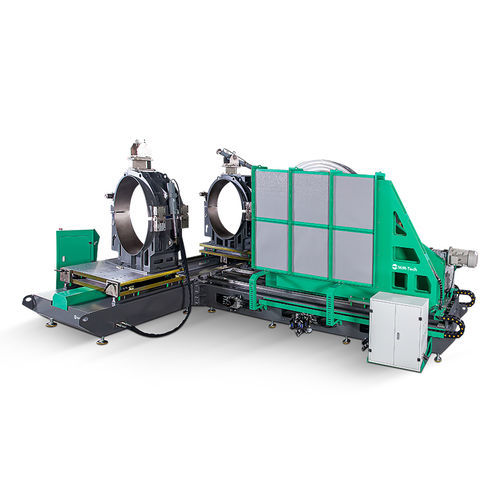

Machine de soudage bout à bout SWT-MA1000

automatiquepour tuyau en plastiquepour pièces de pipeline

La SWT-MA1000CNC est une machine de soudage automatique à commande CNC pour la fabrication de raccords PEHD, couvrant 630–1000 mm (24"–40" IPS), destinée aux opérations de soudage à bout précises et traçables en atelier et pour les projets de canalisations.

Principales fonctionnalités

• Commande CNC intelligente avec interface HMI couleur et possibilités IoT pour diagnostics à distance et mises à jour logicielles.
• Mémoire intégrée avec export USB pour les données de cycle de soudage et import des mises à jour.
• Chauffage et recoupe entraînés par servomoteurs pour une action précise, rapide et silencieuse.
• Élément chauffant enfichable breveté permettant le remplacement des modules défectueux uniquement, réduisant les temps d'arrêt de maintenance.
• Platine de recoupe haute résistance avec lames réversibles pour un faceage propre et efficace.
• Châssis robuste peint par poudrage; composants principaux fournis par des marques reconnues (Siemens, Wika, Schneider, Dupont).

Processus et fonctionnement

• Fonctionnement entièrement automatique CNC : l'opérateur définit l'SDR, le diamètre et la norme de soudage; la machine exécute et enregistre chaque cycle automatiquement.
• Soudage bout à bout automatique avec programmation CNC avancée pour une traçabilité et une répétabilité complètes.
• Actionneurs hydrauliques avec cylindre d'huile dédié et architecture hydraulique double pour un contrôle stable de la force de serrage et de soudage.

Applications

• Production de raccords : coudes (0°–90°), tés, croix et pièces en Y (45°/60°) dans les ateliers de fabrication de raccords.
• Entreprises d'ingénierie de pipelines et fournisseurs nécessitant une fabrication de raccords précise et traçable.
• Usinage industriel de tuyaux PEHD, y compris construction nautique et systèmes de tuyauterie grand diamètre.

Caractéristiques / spécifications techniques

• Modèle : SWT-MA1000CNC (Fonctionnement : CNC — Automatique)
• Gamme de soudage (diamètre) : 630 mm – 1000 mm (24"–40" IPS)
• Raccords fabriqués : coudes 0°–90°, tés, croisements ; y 45°/60°
• Alimentation : 380 V AC, 50/60 Hz
• Puissance totale : 71 kW
• Plage de pression : 0 – 160 bar
• Connectivité : port USB pour export de données et mises à jour ; module IoT en option pour service/diagnostic à distance
• Mécanique : système hydraulique avec cylindre d'huile (architecture hydraulique double), servomoteurs pour chauffage/recoupe
• Maintenance & sécurité : insert chauffant remplaçable breveté, protections de sécurité, écran HMI couleur
• Garantie : garantie qualité 2 ans
