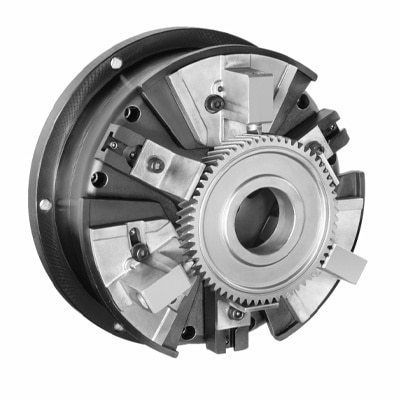

Mandrin de tournage à diaphragme

à pince tiréeen acierà grande précision

Présentation
Les mandrins à diaphragme Universal Gear (UG) sont des mandrins haute précision de type diaphragme, conçus pour des séries de production longues avec rares changements d'outillage. Le système UG s'adapte à de nombreuses configurations d'engrenages tout en nécessitant un utillage supérieur minimal. Le changement d'un type d'engrenage à un autre est rapide et peut être réalisé en quelques minutes. Les mandrins à diaphragme ne comportent pas de pièces glissantes ou d'éléments d'usure, ce qui réduit les temps d'arrêt et les coûts de maintenance.

Avantages

• Absence de pièces glissantes — élimine friction et usure, diminuant les besoins de maintenance.
• Le diaphragme en acier à ressort génère la pression de serrage sur surfaces internes ou externes pour une concentricité contrôlée.
• Précision constante et reproductible sur les séries de production.
• Action de rappel contre butées fixes assurant une localisation positive et répétable.
• La mobilité du diaphragme permet de « flotter » et de compenser les erreurs d'espacement des engrenages dues au usinage ou au traitement thermique.
• Changement d'engrenage simple et rapide, réduisant le temps de préparation.

Caractéristiques techniques

• Système de serrage de type diaphragme sans pièces glissantes ni éléments d'usure.
• Diaphragme en acier à ressort fournissant une pression de serrage uniforme pour le maintien interne et externe.
• Action de rappel contre butées fixes pour un positionnement précis et répétable.
• Capacité de flottement du diaphragme pour absorber les variations d'espacement et les distorsions.
• Conçu pour une concentricité constante et une haute précision en tournage dur et rectification.

Applications

• Familles d'engrenages comprenant :
  • Soleil
  • Anneau
  • Piñon
  • Sortie
  • Dent droit
  • Engrenages hélicoïdaux
• Opérations de tournage dur et de rectification
• Composants de joint homocinétique (CV) automobile et pièces d'engrenage associées

Brochure produit
La brochure Universal Gear est disponible auprès du fabricant et fournit les gammes et spécifications détaillées.

Spécifications techniques

• Type de produit : Mandrin à diaphragme Universal Gear (UG).
• Usage prévu : Séries longues avec changements d'outillage peu fréquents ; adaptable à de nombreuses configurations d'engrenages.
• Mécanisme de serrage : Diaphragme en acier à ressort, sans pièces glissantes.
• Positionnement/contrôle : Action de rappel contre butées fixes pour une localisation positive et répétable.
• Compensation : Flottement du diaphragme pour compenser les erreurs d'espacement dues à l'usinage ou au traitement thermique.
• Maintenance : Minimale — pas de pièces mobiles susceptibles de s'user, réduction des temps d'arrêt.
• Changement d'outillage : Simple et rapide entre types d'engrenages (minutes) avec utillage supérieur minimal.
• Performance : Concentricité contrôlée et haute précision adaptée au tournage dur, à la rectification et à l'usinage d'engrenages.
