Mandrin de serrage de pièce pour applications de tournage PLD

de rectificationpull-backà changement rapide

Présentation du produit

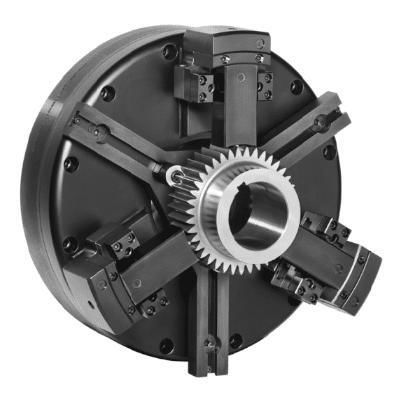

Le mandrin diaphragme Pitch Line (PLD) est un mandrin à diaphragme de haute précision d'application universelle, destiné principalement aux familles d'engrenages. Il est conçu pour les opérations de tournage dur et de rectification où la répétabilité, l'interchangeabilité et la circularité sont essentielles. Le concept repose sur un système simple à changement rapide : une broche à longueur fixe se positionne contre la mâchoire maître du diaphragme et prolonge la distance jusqu'au diamètre primitif. La broche est logée dans une mâchoire qui oriente l'ensemble et contient le logement Quick Change clip-écran avec vis retenue. Le remplacement des jeux de broches usées s'effectue en faisant glisser les anciennes broches et en insérant les nouvelles, sans réglage requis.

Avantages

• Changement de mâchoires en 60 secondes
• Accepte n'importe quel nombre de dents
• Compensation des variations d'espace de dent
• Broches synchronisantes optionnelles pour autoload
• Action standard de « pull-back »
• Compensation de la force centrifuge pour vitesses plus élevées
• Entretien minimal - pas de pièces coulissantes
• Ensemble léger

Caractéristiques techniques

• Des broches d'engrenage à longueur fixe s'étendent du diamètre primitif de l'engrenage jusqu'au diamètre de la mâchoire maître du diaphragme ; les broches traversent les mâchoires de sorte que la précision d'interchange des mâchoires n'est pas critique
• Vis retenues 1/2 tour
• Les broches d'engrenage sont fermement retenues dans les mâchoires par un joint torique (non illustré)
• Les broches d'engrenage se remplacent en tirant simplement les anciennes broches et en glissant les nouvelles dans les mâchoires ; aucun réglage requis
• Broches à longueur fixe uniformes en longueur dans la limite de .0002" au contact du diamètre primitif (P.D.)

Applications

• Familles d'engrenages incluant :
  • Pignon solaire
  • Couronne
  • Piston
  • Arbre de sortie
  • Engrenages droits
  • Engrenages hélicoïdaux
• Applications de tournage dur et de rectification

Brochure Pitch Line
La brochure produit Pitch Line est disponible pour des informations et spécifications détaillées.

Caractéristiques / spécifications techniques

• Modèle : mandrin diaphragme Pitch Line (PLD)
• Broches d'engrenage à longueur fixe à changement rapide se positionnant sur le diamètre primitif
• Changement de mâchoires en 60 secondes
• Vis retenues 1/2 tour
• Broches d'engrenage retenues par joint torique
• Remplacement des broches : simple glissement in/out, sans réglage
• Broches à longueur fixe uniformes dans .0002" au contact P.D.
• Compensation de la force centrifuge permettant des vitesses de broche plus élevées
• Action de rappel standard
• Broches synchronisantes optionnelles pour systèmes d'alimentation automatique
• Entretien minimal ; pas de pièces coulissantes
• Ensemble léger adapté aux familles d'engrenages et aux opérations de tournage dur/rectification
