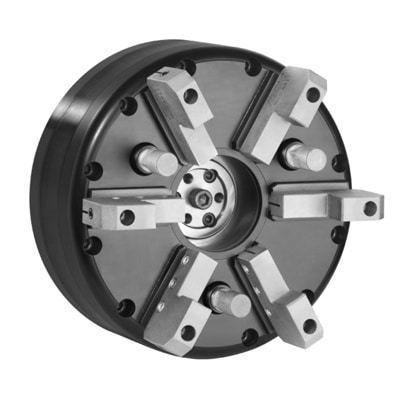

Membrane pour applications pneumatiques

en acierà haut rendement

Présentation du produit
Mandrin à diaphragme haute précision pour applications d'usinage universelles. Le Master Jaw Diaphragm utilise une membrane à flexion (sans pièces glissantes) pour garantir une concentricité répétable et limiter l'usure lors des opérations de serrage interne et externe.

Composants inclus

• Conception de mors en queue d'aronde avec ensemble membrane unifié
• Cylindre à air autonome
• Adaptateur pour plateau
• Accouplement rotatif à glissement
• Instructions d'installation

Avantages

• Absence de pièces glissantes — élimine friction et usure
• Action par flexion assurant une concentricité contrôlée et constante
• La membrane en acier à ressort fournit la pression de serrage pour surfaces internes ou externes

Caractéristiques techniques
L'air est introduit par la broche et la plaque adaptatrice via un tuyau 1/4". Sous pression d'air, le piston avance d'environ 0,030" ; un manchon poussoir transmet ce mouvement au diaphragme. Lorsque le diaphragme se fléchit, les mors s'ouvrent et la pièce est chargée. Pour serrer, l'air est évacué et le diaphragme se relâche, les mors se fermant jusqu'au contact de la pièce et la centrant. La concentricité constante est contrôlée avec un jeu maximum correspondant à 1/3 de la tolérance de la pièce.

Applications

• Composants et production automobile
• Fabrication d'arbres à cames
• Rectification et rectification de finition
• Opérations secondaires : rectification, alésage, dressage, tournage léger

Caractéristiques / spécifications techniques

• Nom du produit : Master Jaw Diaphragm (mandrin à diaphragme universel haute précision)
• Principe de fonctionnement : flexion du diaphragme, pas de pièces glissantes
• Entrée d'air : tuyau 1/4" (via broche et plaque adaptatrice)
• Course du piston sous pression : ≈ 0,030"
• Actionnement des mors : manchon poussoir transmet le mouvement au diaphragme ; mors ouverts par air, fermés à l'arrêt de l'air
• Contrôle de concentricité : constant, jeu maximal ≤ 1/3 de la tolérance pièce
• Pression de serrage : fournie par diaphragme en acier à ressort pour surfaces internes/externe
• Éléments fournis : ensemble diaphragme unifié, cylindre à air autonome, adaptateur de plateau, accouplement rotatif à glissement
• Usages typiques : rectification, finition, travaux sur arbres à cames, pièces automobiles, opérations d'usinage secondaires
