Mandrin de serrage de pièce pour applications de tournage

de rectificationen acierà changement rapide

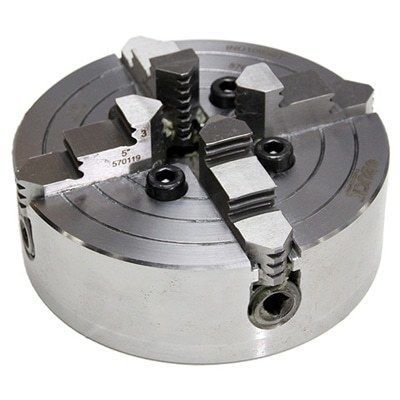

Présentation Le mandrin indépendant est un mandrin pour tour à quatre mâchoires réglables individuellement, conçu pour maintenir des pièces cylindriques ou de formes irrégulières. Le logement de broche et les mors sont en acier trempé pour la résistance à l'usure et la stabilité dimensionnelle. Les mors respectent la norme américaine "Tongue and Groove" et sont équipés d'un système de changement rapide. Les mors de base sont filetés pour le réglage de la broche et disposent de mors supérieurs réversibles à marches ; pour inverser un mors supérieur, desserrer le boulon de fixation du mors.

Fonctionnalités et avantages

• Corps en acier forgé pour une concentricité maîtrisée
• Construction pour usage atelier et outilier
• Quatre mâchoires mobiles indépendantes pour le maintien de pièces de forme irrégulière
• Plaques adaptatrices disponibles pour s'adapter aux broches courantes
• Tailles 5" et 6" fournies uniquement avec mors pleins
• Tailles 8" à 20" disponibles avec mors en deux parties ; toutes les tailles peuvent être commandées avec mors pleins

Applications

• Usinage en atelier et pièces prototypes
• Rectification nécessitant un maintien précis
• Mise en position de pièces de forme particulière ou asymétrique

Caractéristiques techniques

• Matériau du corps : acier forgé
• Matériau des mors et logement de broche : acier trempé
• Configuration des mors : quatre mors indépendants, réglables individuellement
• Norme des mors : American Standard Tongue and Groove
• Types de mors : mors pleins (5" et 6"), mors en deux parties (8"–20"); toutes les tailles disponibles en option mors plein
• Plaques adaptatrices : disponibles pour s'adapter aux broches courantes
