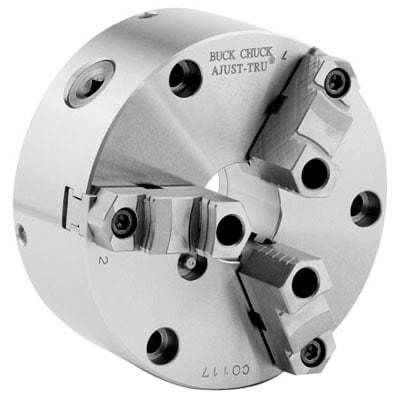

Mandrin de serrage de pièce de rectification AT

pour la mécanique de précisionpour applications de tournageéquilibré

Présentation du produit
Les mandrins à came assurent une concentricité très précise et offrent une répétabilité de 0.0005" sur des pièces dupliquées. Cette précision est obtenue grâce à un jeu intégré de 0.020" entre la cavité du corps du mandrin et le moyeu de la plaque de montage, ce qui permet aux vis opposées de se déplacer suffisamment pour aligner la pièce avec précision. Le réglage nécessite moins d'une minute ; une fois effectué, aucun réglage supplémentaire n'est nécessaire pour maintenir 0.0005" TIR sur des pièces identiques.

Caractéristiques & Avantages

• Répétabilité de 0.0005" sur pièces dupliquées (certains documents mentionnent également 0.001")
• Corps en fonte pour une solution de fabrication plus économique
• Came (scroll) trempée et rectifiée, équilibrée pour une meilleure précision
• Mâchoires trempées et rectifiées pour une durée de vie prolongée

Applications

• Travaux d'atelier et tournage de précision
• Opérations de rectification

Caractéristiques techniques

• Répétabilité : 0.0005" (la documentation mentionne aussi 0.001")
• Jeu entre la cavité du mandrin et le moyeu de la plaque de montage : 0.020"
• Matériau du corps : fonte
• Came : trempée et rectifiée, équilibrée pour une précision supérieure
• Mâchoires : trempées et rectifiées pour une durée de vie accrue
• Temps de réglage pour atteindre la précision : moins d'une minute
