Mandrin de tournage à serrage manuel ATSC
en acierà grande précisionavec mors

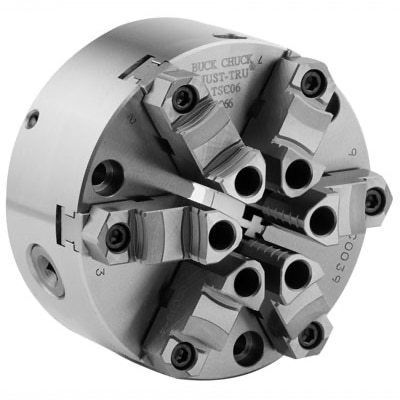

Mandrin de tournage à serrage manuel - ATSC - Hardinge Workholding - en acier / à grande précision / avec mors
Mandrin de tournage à serrage manuel - ATSC - Hardinge Workholding - en acier / à grande précision / avec mors
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à serrage manuel
Autres caractéristiques
de précision, en acier, à grande vitesse, à grande précision, à spirale plane, avec mors, avec mors durs

Description

Présentation
Le mandrin à vis ATSC à corps en acier forgé est un mandrin de tour conçu pour assurer une grande répétabilité et une concentricité constante sur des pièces identiques. Le mandrin intègre un jeu de .020" entre la cavité du corps et le moyeu de la plaque de montage, offrant aux vis opposées la course nécessaire pour des micro-réglages précis. La mise en place initiale prend moins d'une minute et permet d'obtenir une répétabilité de l'ordre de .0005" TIR sur pièces jumelles.

Pourquoi choisir ce mandrin ATSC ?
Conçu pour les environnements de production et de précision, ce mandrin propose une capacité de micro-réglage et une géométrie interne stable pour maintenir des tolérances serrées sur les séries.

Caractéristiques & Avantages
  • 4 vis de micro-réglage offrant une répétabilité de .0005" TIR
  • Corps en acier forgé adapté à des vitesses de broche supérieures
  • Vis sans fin (scroll) trempée et rectifiée, équilibrée avec précision pour une longévité et une précision accrues
  • Mâchoires et pignons trempés pour une durabilité renforcée
  • Mâchoires maîtres à langue et rainure norme américaine permettant une plus grande flexibilité d'outillage supérieur

Applications
  • Usinage de précision de pièces identiques
  • Production en grande série
  • Opérations nécessitant des régimes de broche élevés

Documentation produit
La brochure produit fournit les spécifications détaillées et les informations de catalogue.

Spécifications
  • Répétabilité : .0005" TIR sur pièces identiques
  • Jeu intégré : .020" entre la cavité du corps du mandrin et le moyeu de la plaque de montage
  • Temps de réglage : moins d'une minute pour atteindre la précision requise
  • Mécanisme de réglage : 4 vis de micro-réglage
  • Matériau du corps : acier forgé pour vitesses de tour plus élevées
  • Scroll : trempé et rectifié, équilibré avec précision
  • Mâchoires & pignons : trempés pour une durée de vie accrue
  • Interface outillage supérieur : mâchoires maîtres à langue et rainure norme américaine
