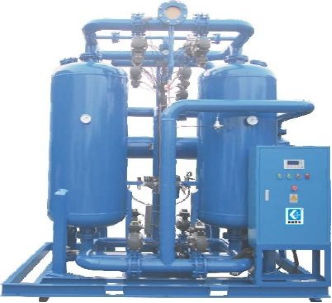

Sécheur d'air comprimé par adsorption KXC series

par adsorption à récupération de chaleur de compressionpar adsorption avec chaleurrefroidi par eau

Présentation du produit
La série KXC est un sécheur d'air à adsorption régénératif qui récupère la chaleur de refoulement du compresseur pour régénérer l'adsorbant, suivi d'un refroidissement et d'une séparation de l'humidité afin d'obtenir un air comprimé fortement desséché. Conçu pour une utilisation en aval d'un refoulement de compresseur à haute température lorsque de l'eau de refroidissement est disponible.

Principe de fonctionnement et caractéristiques

• Utilise la chaleur de refoulement du compresseur pour la régénération de l'adsorbant, réduisant les besoins en source thermique externe.
• Étapes de refroidissement et de séparation éliminant la condensation et l'humidité résiduelle après régénération pour protéger les installations en aval.

Principales spécifications techniques

• Modèles publiés : 16
• Plage de débits nominaux : 23 à 510 Nm³/min
• Consommation d'eau de refroidissement : 8,6 à 250 t/h
• Tailles de raccordement (typiques) : DN65 à DN350
• Plage de longueurs : 2070 à 9100 mm
• Plage de largeurs : 1030 à 3620 mm
• Plage de hauteurs : 2310 à 3860 mm
• Plage de poids : 1480 à 19200 kg
• Méthode de régénération : récupération de la chaleur de refoulement pour la régénération de l'adsorbant suivie de refroidissement et séparation de l'humidité

Modèles et spécifications

• KXC-200 : débit nominal 23 Nm³/min ; eau de refroidissement 8,6 t/h ; raccord DN65 ; L 2070 mm ; W 1030 mm ; H 2310 mm ; Poids 1480 kg
• KXC-250 : débit nominal 27 Nm³/min ; eau de refroidissement 10,8 t/h ; raccord DN80 ; L 2410 mm ; W 1200 mm ; H 2430 mm ; Poids 1720 kg
• KXC-300 : débit nominal 34 Nm³/min ; eau de refroidissement 12,8 t/h ; raccord DN80 ; L 2740 mm ; W 1350 mm ; H 2650 mm ; Poids 1980 kg
• KXC-400 : débit nominal 45 Nm³/min ; eau de refroidissement 17,2 t/h ; raccord DN100 ; L 2900 mm ; W 1510 mm ; H 2780 mm ; Poids 2500 kg
• KXC-500 : débit nominal 55 Nm³/min ; eau de refroidissement 21,4 t/h ; raccord DN100 ; L 3050 mm ; W 1690 mm ; H 2830 mm ; Poids 3130 kg
• KXC-600 : débit nominal 65 Nm³/min ; eau de refroidissement 26,5 t/h ; raccord DN125 ; L 3190 mm ; W 1810 mm ; H 2880 mm ; Poids 3920 kg
• KXC-800 : débit nominal 87 Nm³/min ; eau de refroidissement 34,5 t/h ; raccord DN150 ; L 3300 mm ; W 1920 mm ; H 2910 mm ; Poids 4650 kg
• KXC-1000 : débit nominal 110 Nm³/min ; eau de refroidissement 43,1 t/h ; raccord DN150 ; L 3520 mm ; W 2100 mm ; H 2990 mm ; Poids 5690 kg
• KXC-1200 : débit nominal 130 Nm³/min ; eau de refroidissement 52,3 t/h ; raccord DN150 ; L 3700 mm ; W 2330 mm ; H 3170 mm ; Poids 6530 kg
• KXC-1500 : débit nominal 160 Nm³/min ; eau de refroidissement 65 t/h ; raccord DN200 ; L 3900 mm ; W 2450 mm ; H 3200 mm ; Poids 7500 kg
• KXC-2000 : débit nominal 210 Nm³/min ; eau de refroidissement 90 t/h ; raccord DN200 ; L 4680 mm ; W 2750 mm ; H 3510 mm ; Poids 9230 kg
• KXC-2500 : débit nominal 260 Nm³/min ; eau de refroidissement 108 t/h ; raccord DN250 ; L 5400 mm ; W 3000 mm ; H 3720 mm ; Poids 12400 kg
• KXC-3000 : débit nominal 320 Nm³/min ; eau de refroidissement 132 t/h ; raccord DN250 ; L 6900 mm ; W 3300 mm ; H 3940 mm ; Poids 14300 kg
• KXC-3500 : débit nominal 360 Nm³/min ; eau de refroidissement 161 t/h ; raccord DN300 ; L 7540 mm ; W 3470 mm ; H 3920 mm ; Poids 15900 kg
• KXC-4000 : débit nominal 410 Nm³/min ; eau de refroidissement 200 t/h ; raccord DN300 ; L 8210 mm ; W 3580 mm ; H 3850 mm ; Poids 17200 kg
• KXC-5000 : débit nominal 510 Nm³/min ; eau de refroidissement 250 t/h ; raccord DN350 ; L 9100 mm ; W 3620 mm ; H 3860 mm ; Poids 19200 kg

Applications

• Systèmes de séchage d'air comprimé en profondeur en aval d'un refoulement de compresseur à haute température.
• Process industriels nécessitant un air comprimé à faible point de rosée lorsque de l'eau de refroidissement est disponible (usines de process, industrie lourde, pneumatiques pour peinture et instrumentation).

Produits associés

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Caractéristiques techniques clés

• Série : KXC Series (sécheur d'air à adsorption régénératif par chaleur de compression)
• Modèles publiés : 16
• Plage de débits : 23 à 510 Nm³/min
• Consommation d'eau de refroidissement : 8,6 à 250 t/h
• Tailles de raccordement : DN65 à DN350
• Longueur : 2070 à 9100 mm
• Largeur : 1030 à 3620 mm
• Hauteur : 2310 à 3860 mm
• Poids : 1480 à 19200 kg
• Méthode de régénération : récupération de la chaleur de refoulement du compresseur suivie de refroidissement et séparation de l'humidité
