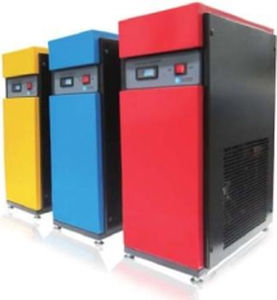

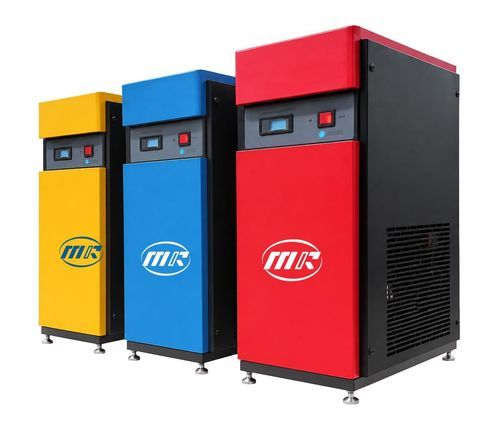

Sécheur d'air comprimé par réfrigération BD series

haute performancehaute températurecompact

Présentation du produit
Les sécheurs d'air réfrigérés série BD refroidissent l'air comprimé pour condenser et éliminer la vapeur d'eau. La série se compose de deux sous-séries distinctes — BDL et BDH — dont les modèles et spécifications sont séparés des gammes KD.

Fonctionnement et caractéristiques

• BDL : température d'entrée maximale ≤55 °C.
• BDH : température d'entrée maximale ≤80 °C.
• Plage de pression de service : 2–16 bar.
• Conçus pour le prétraitement continu de l'air comprimé dans les plages publiées.

Principales spécifications techniques

• Plage de débit nominal : 0,7–11,5 m³/min.
• Pression de service : 2–16 bar.
• Sous-séries : BDL (entrée max ≤55 °C) et BDH (entrée max ≤80 °C).
• Alimentation standard : 220 V / 50 Hz.
• Tailles de raccordement : G1/2 à G2 selon le modèle.
• Consommation électrique : 0,45–2,30 kW selon le modèle.

Modèles & spécifications — Sous-série BDL

• BDL-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Modèles & spécifications — Sous-série BDH

• BDH-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Applications
Pour le prétraitement de l'air comprimé dans les plages publiées de débit, pression et température d'entrée ; adapté aux systèmes d'air comprimé industriels nécessitant le contrôle du point de rosée et l'évacuation des condensats avant les équipements aval.

Caractéristiques techniques / Spécifications

• Plage de débit nominal : 0,7–11,5 m³/min.
• Plage de pression de service : 2–16 bar.
• Sous-séries : BDL (température d'entrée max ≤55 °C) et BDH (température d'entrée max ≤80 °C).
• Alimentation standard : 220 V / 50 Hz.
• Tailles de raccordement : G1/2 à G2 selon le modèle.
• Consommation électrique : 0,45–2,30 kW (selon modèle).
