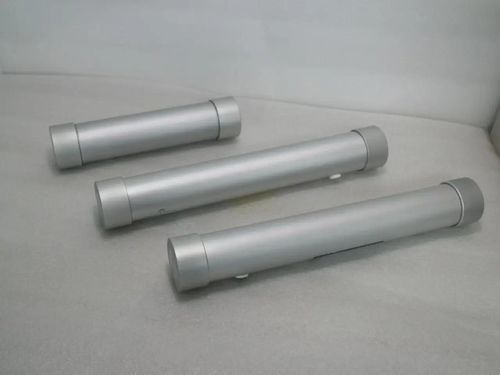

Purificateur de gaz d'hydrogène

d'ammoniaque

Aperçu du produit
Les modules de membrane de récupération d'hydrogène séparent et concentrent sélectivement l'hydrogène à partir de courants gazeux contenant de l'hydrogène générés dans les procédés de raffinage, la pétrochimie, la synthèse d'ammoniac et d'autres processus industriels. Le module de membrane constitue l'élément central de séparation ; sa configuration (mono- ou multi-étage) dépend de la composition du flux, de la capacité, de la pression et des exigences produit. Cette description définit le module de membrane et son rôle de séparation ; elle ne précise pas l'étendue complète d'un système. La compression, le prétraitement et l'étagement doivent être évalués selon les conditions projetées.

Principe de séparation
La séparation est entraînée par une différence de pression partielle de part et d'autre de la membrane. Dans des mélanges contenant de l'hydrogène appropriés, l'hydrogène perméabilité généralement plus rapide que les composants plus volumineux ou plus lents, produisant un perméat enrichi en hydrogène tandis que les composants plus lourds ou plus lents restent principalement côté haute pression. La performance finale dépend de la composition d'alimentation, de la pression, de la température, des débits, des spécifications produit et des objectifs de récupération.

Applications typiques

• Effluents de raffinerie et pétrochimie : Récupérer un flux enrichi en hydrogène à partir d'effluents contenant de l'hydrogène pour réutilisation ou traitement ultérieur, sous réserve des exigences aval.
• Gaz de purge d'ammoniac : Concentrer l'hydrogène des gaz de purge pour réinjection ou usage interne à l'usine selon les limites du site.
• Flux du procédé méthanol : Traiter les flux contenant de l'hydrogène dans la production de méthanol pour récupération ou ajustement de composition.
• Ajustement du gaz de synthèse : Utiliser une séparation sélective pour soutenir l'ajustement du rapport hydrogène dans les flux de syngaz compatibles.

Considérations de procédé

• Obtenir la composition complète de l'alimentation et sa variabilité, en portant une attention particulière aux gouttelettes, particules, hydrocarbures condensables et impuretés susceptibles d'affecter la membrane.
• La pression d'entrée, la température et le débit déterminent la force motrice disponible et influencent la surface de membrane et la configuration nécessaires.
• Évaluer conjointement les cibles de composition produit, la perte d'hydrogène acceptable et les objectifs de récupération ; des membranes multi-étages ou des systèmes hybrides peuvent être requis pour atteindre les spécifications.

Informations requises

• Composition complète du gaz d'alimentation et plage de variation attendue des impuretés clés
• Débit d'alimentation, pression et température d'entrée
• Composition produit ciblée et usage aval prévu
• Perte d'hydrogène acceptable ou pourcentage de récupération souhaité

Caractéristiques techniques

• Famille de produit : module de membrane de récupération d'hydrogène
• Fonction principale : séparation sélective, concentration et récupération d'hydrogène à partir de flux gazeux contenant de l'hydrogène
• Principe de séparation : perméation membranaire entraînée par différence de pression partielle ; l'hydrogène perméant plus rapidement que les composants plus volumineux/plus lents
• Applications typiques : effluents de raffinerie et pétrochimie, gaz de purge d'ammoniac, flux de procédé méthanol, ajustement du syngaz
• Configurations : arrangements mono- ou multi-étages ; le module de membrane est l'élément central de séparation
• Variables de procédé influençant la performance : composition de l'alimentation (y compris gouttelettes/particules/hydrocarbures condensables), pression d'entrée, température, débit, spécifications produit et exigences de récupération
• Considérations additionnelles : la compression et le prétraitement peuvent être requis selon les conditions du projet
• Informations requises pour l'offre : composition du gaz d'alimentation, débit, pression et température d'entrée, composition produit cible, perte d'hydrogène acceptable/objectifs de récupération
