Séparateur à membrane avec raccord fileté MCH series

Présentation du produit
Les modules de membranes de séparation CO2 Mairui utilisent des fibres creuses en polysulfone pour une séparation sélective CO2/CH4. Le CO2 perméabilise préférentiellement à travers la membrane tandis que le flux non perméat est enrichi en méthane. Le choix du module et la configuration du procédé sont définis en fonction de la composition de l'alimentation, de la capacité, de la pression et de la température de fonctionnement, des spécifications du produit et des objectifs de récupération du méthane.

Principe de fonctionnement
Les fibres creuses en polysulfone présentent une perméabilité CO2 plus élevée que pour le CH4 ; le flux perméat devient riche en CO2. Les systèmes peuvent être agencés en une, deux ou trois étapes pour atteindre les exigences de pureté et de récupération du produit.

Modèles & spécifications
Type de raccordement : Rc (PT)

• MCH-3032A | Longueur L : 856 mm | OD : 110 mm | ID : 85 mm | Alimentation/Rétentat/Perméat : 1/2" | Poids : 6.0 kg
• MCH-4040A | Longueur L : 1080 mm | OD : 150 mm | ID : 114 mm | Alimentation/Rétentat/Perméat : 1" | Poids : 15 kg
• MCH-4160A | Longueur L : 1564 mm | OD : 160 mm | ID : 125 mm | Alimentation/Rétentat/Perméat : 1" | Poids : 19 kg
• MCH-6160A | Longueur L : 1580 mm | OD : 200 mm | ID : 157.5 mm | Alimentation/Rétentat/Perméat : 1.5" | Poids : 26 kg
• MCH-8140A | Longueur L : 1080 mm | OD : 280 mm | ID : 220 mm | Alimentation/Rétentat : 1.5" | Perméat : 2" | Poids : 44 kg
• MCH-8160A | Longueur L : 1580 mm | OD : 280 mm | ID : 220 mm | Alimentation/Rétentat : 1.5" | Perméat : 2" | Poids : 55 kg

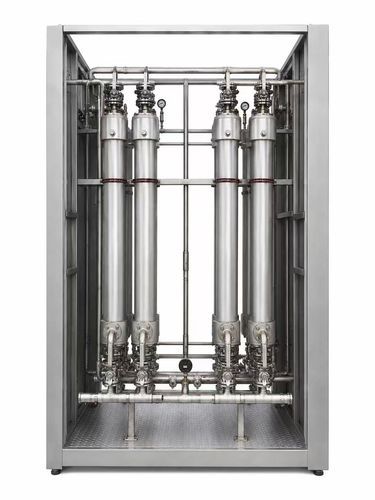

Configuration des bancs de membranes

• Plusieurs modules peuvent être combinés en bancs de membranes pour augmenter la capacité.
• Le nombre et l'agencement sont définis par les exigences d'alimentation et de produit, au cas par cas.
• Des configurations en deux ou trois étapes peuvent être utilisées pour concilier spécification produit et récupération du méthane.

Facteurs de sélection

• Composition du gaz d'alimentation
• Débit du gaz d'alimentation (capacité)
• Pression et température de fonctionnement
• Pureté cible du gaz produit
• Exigence de récupération du méthane

Exigences sur le gaz d'alimentation
Teneur en H2S <20 ppm. Le gaz d'entrée doit respecter les exigences d'entrée des modules membrane Mairui en matière d'impuretés, de température et de pression.

Applications connexes

• Pétrole & Gaz — inertage, remplissage, purge, élimination du CO2 et déshumidification des gaz.
• Mise à niveau du biogaz & biométhane — prétraitement et valorisation du biogaz pour injection réseau ou Bio-CNG.
• Élimination du CO2 & CCUS — séparation par membrane pour gaz naturel, biogaz et certains gaz industriels.

Caractéristiques / spécifications techniques

• Matériau : fibres creuses en polysulfone
• Objectif de séparation : séparation sélective CO2/CH4 (perméation préférentielle du CO2)
• Type de raccordement : Rc (PT)
• Tolérance H2S du gaz d'alimentation : <20 ppm
• Mise à l'échelle des modules : combinaisons en bancs de membranes ; processus en deux ou trois étapes possibles
• Modèles et dimensions clés :
  • MCH-3032A — Longueur : 856 mm ; OD : 110 mm ; ID : 85 mm ; Alimentation/Rétentat/Perméat : 1/2" ; Poids : 6.0 kg
  • MCH-4040A — Longueur : 1080 mm ; OD : 150 mm ; ID : 114 mm ; Alimentation/Rétentat/Perméat : 1" ; Poids : 15 kg
  • MCH-4160A — Longueur : 1564 mm ; OD : 160 mm ; ID : 125 mm ; Alimentation/Rétentat/Perméat : 1" ; Poids : 19 kg
  • MCH-6160A — Longueur : 1580 mm ; OD : 200 mm ; ID : 157.5 mm ; Alimentation/Rétentat/Perméat : 1.5" ; Poids : 26 kg
  • MCH-8140A — Longueur : 1080 mm ; OD : 280 mm ; ID : 220 mm ; Alimentation/Rétentat : 1.5" ; Perméat : 2" ; Poids : 44 kg
  • MCH-8160A — Longueur : 1580 mm ; OD : 280 mm ; ID : 220 mm ; Alimentation/Rétentat : 1.5" ; Perméat : 2" ; Poids : 55 kg
