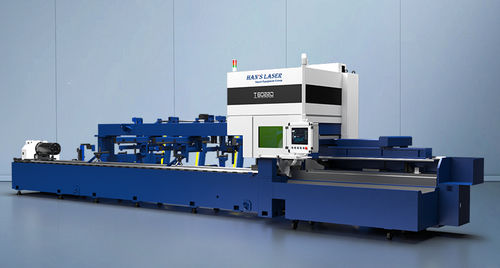

Machine à tronçonner et à chanfreiner stationnaire TD series

motoriséeà grande vitesse

Présentation
La TD Series de Han's Laser Smart Equipment Group (Han's Laser) est une machine CNC de découpe laser pour tubes haute puissance, conçue selon les normes industrielles internationales. Équipée de sources laser IPG / Han's et de composants de transmission haute précision (pignon-crémaillère, guides linéaires), elle découpe des tubes en acier carbone, acier inoxydable et alliage d'aluminium (ronds, carrés, ovales) avec rapidité, précision et efficacité économique, destinée aux applications d'usinage de tubes métalliques.

Caractéristiques principales

• Conception modulaire, combinaison flexible : structures modulaires de chargement et déchargement permettant des configurations adaptables aux besoins de production.
• Lit horizontal soudé : structure horizontale avec crémaillère de précision et guides linéaires pour une transmission stable ; le banc est une structure soudée détendue, recuite, usinée en brut, vieillie par vibration et usinée de finition pour garantir rigidité, précision et stabilité à long terme.
• Tête de coupe Han's : capteur capacitif pour détection haute précision et réponse stable.
• Système d'entraînement : axes linéaires X/Y/Z + axes rotatifs A/B entraînés par servomoteurs coupleux pour un contrôle de mouvement rapide et précis.
• Mandrin pneumatique auto-centrant à quatre mors : mandrin pneumatique à rouleaux à quatre mors avec mécanisme d'auto-centrage intégré ; construction en plaque soudée traitée pour éliminer les contraintes et finie avec précision pour une grande rigidité et des performances dynamiques supérieures.
• Désempoussiérage par dépression interne : aspiration en dépression à l'intérieur du tube pour une opération propre et respectueuse de l'environnement.
• Logiciel de nidification professionnel :
  • Inclut des modules de coupe pour lignes d'intersection, rainures, trous, motifs et coupes multi-angles (WYSIWYG).
  • Génère des fichiers CAM et des programmes CNC pour la découpe de tubes ronds et carrés.
  • Prend en charge diverses machines de découpe laser CNC multi-axes.
  • Support logiciel : Windows 98/2000/NT/Vista avec interfaces chinoise et anglaise (prise en charge des anciens OS indiquée).

Modules optionnels

• Alimentation semi-automatique : module monté à l'avant pour déposer les tubes sur des étagères par lots, réduisant le temps de préparation des matières premières.
• Alimentation entièrement automatique : module monté à l'arrière avec rack d'empilage de matière première pour l'alimentation automatisée des tubes, améliorant la vitesse de chargement et l'efficacité de production.

Capacités de découpe (résumé)
Modèles : T6016D / T6022D / T10025D / T6033D / T12033D / T12035D

Exemple de données techniques (à titre indicatif)
Modèle | Puissance source laser | Plage d'usinage max. | Vitesse de coupe | Poids maxi d'un tube | Longueur de déchargement (personnalisable) | Vitesse de positionnement
T6016D / T6022D / T10025D / T6033D / T12033D / T12035D | 2000W / 3000W / 4000W / 6000W (optionnel) | φ15-220 mm / φ15-150 mm / φ15-254 mm / φ15-200 mm / φ11-330 mm / φ10-230 mm | 100 rpm | 100 kg / 150 kg / 200 kg | 0-2000 mm | 100 m/min

Spécifications techniques

• Brand: Han's Laser Smart Equipment Group (Han's Laser)
• Série / Nom du modèle : TD Series
• Options source laser : IPG / Han's laser ; puissances disponibles : 2000W, 3000W, 4000W, 6000W (optionnel)
• Diamètres de tubes supportés (par modèle) : φ10–φ330 mm (plages selon modèles indiquées ci‑dessus)
• Vitesse de coupe rotative : jusqu'à 100 rpm
• Poids maximal d'un tube : jusqu'à 200 kg (selon modèle)
• Longueur de déchargement : personnalisable jusqu'à 0–2000 mm
• Vitesse de positionnement : jusqu'à 100 m/min
• Axes & mouvement : axes linéaires X/Y/Z plus axes rotatifs A/B avec servomoteurs coupleux
• Mandrin : mandrin pneumatique auto-centrant à quatre mors
• Contrôle des poussières : désempoussiérage intérieur par dépression
• Structure : banc horizontal soudé avec détente des contraintes et vieillissement par vibration pour une stabilité à long terme
• Logiciel : nidification/CAM professionnel pour tubes ronds et carrés ; prise en charge CNC multi-axes ; interfaces pour anciens Windows disponibles
