Machine à tronçonner et à chanfreiner stationnaire MPS-T5

motorisée

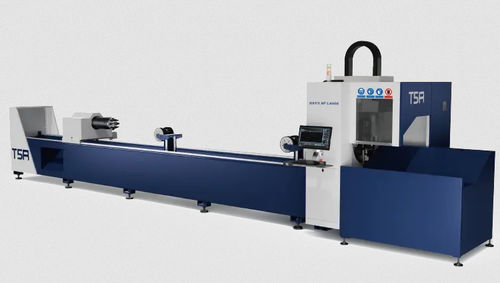

Vue d'ensemble
Le MPS-T5 est une machine industrielle de découpe laser à fibre optique conçue pour la coupe haute précision des tubes ronds, carrés, rectangulaires et des profilés spéciaux symétriques. Le modèle utilise un entraînement pignon-crémaillère, des mandrins pneumatiques auto-centreurs et une propulsion rotative pour assurer un positionnement constant et une rotation continue pendant l'usinage. Il accepte des longueurs unitaires jusqu'à ≤6500 mm et une large plage d'épaisseurs de paroi pour les applications structurelles et profilées.

Caractéristiques principales

• Châssis soudé grande rigidité: Structure profilée soudée traitée thermiquement et recuite pour garantir rigidité et stabilité dimensionnelle à long terme sous charges thermiques et dynamiques.
• Mandrin auto-centreur à liaison: Mandrins avant et arrière en paire liée, auto-centreurs avec serrage pneumatique automatique, adaptés aux tubes ronds, carrés, rectangulaires, poutres en I et profils spéciaux symétriques.
• Mandrin formant CNC intégré: Protection intégrale du mandrin pour éviter l'entrée de poussières; pièces d'usure durcies et résistantes et pince à double rouleau pour un serrage stable lors de la rotation et de l'usinage.
• Support à roues à diamètre variable pour le chargement: Roues de support réglables pour l'alimentation et le maintien des longues pièces, réduisant les vibrations et améliorant la rectitude et la précision de coupe.
• Interface opérateur ergonomique: Interface CNC intuitive avec retour traitement en temps réel; zone de coupe entièrement fermée avec portes de sécurité et hublots de contrôle.
• Découpe en saut de grenouille: Mode de découpe intermittent (frog jumping) réduisant les temps à vide et augmentant le rendement; chaque point de perforation économise env. 0,3 s.

Options

• Chargement semi-automatique: Longueur des tubes 5500–6100 mm; poids par tube ≤80 kg; tube rond Φ20 mm–Φ120 mm; tube carré 20×20 mm–120×120 mm.
• Chargement entièrement automatique: Longueur des tubes 5500–6000 mm; poids par tube ≤90 kg; tube rond Φ20 mm–Φ150 mm; tube carré 20×20 mm–120×120 mm; tube rectangulaire côté 20 mm–120 mm.
• Blocage des scories: Protection de la paroi intérieure pour réduire rayures et adhérence de scories.
• Déchargeur à roues à diamètre variable: Dispositif de déchargement flottant avec structure de stockage pour un déchargement efficace; supporte la coupe de matériau brut et les longues pièces.

Capacité de coupe (références visuelles présentes sur la page)
Les images de référence montrent des exemples de découpes pour plusieurs profils et tailles de tubes à titre indicatif visuel.

Données techniques à titre indicatif
À titre indicatif uniquement, valeurs finales selon documents techniques officiels.
Model | Max processable pipe length | Maximum speed | Max operating acceleration | Max load capacity (single) | Tail material length | Range of material wall thickness | Processing capacity
T5 Mini | ≤6500mm | T5mini: 200R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 8#
T5 | ≤6500mm | T5: 120R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 20#

Caractéristiques techniques

• Modèle : MPS-T5
• Type de machine : Machine de découpe laser à fibre pour tubes (entraînement pignon-crémaillère, mandrin pneumatique, propulsion rotative)
• Profils supportés : Tube rond, tube carré, tube rectangulaire, poutre en I et profils spéciaux symétriques
• Longueur max. traitable : ≤6500 mm
• Vitesse de rotation maximale : T5 Mini 200R/min; T5 120R/min
• Accélération maximale de fonctionnement : 1.0g
• Charge maximale (unitaire) : 260 kg (≤43 kg/m)
• Longueur minimale de queue matière : ≥80 mm
• Plage d'épaisseur de paroi : ≥0.8 mm
• Capacité de traitement (poutre H) : T5 Mini ≤ 8#; T5 ≤ 20#
• Modules optionnels : Chargement semi-automatique, Chargement entièrement automatique, Blocage des scories, Déchargeur à roues à diamètre variable
