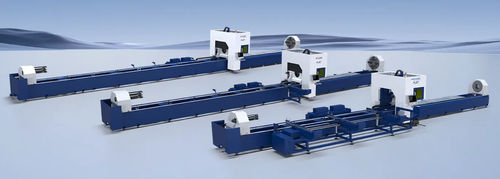

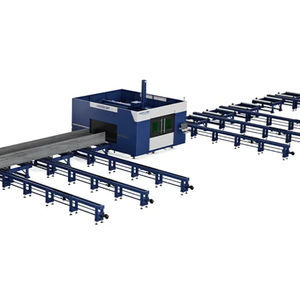

Machine à tronçonner et à chanfreiner à grande vitesse PLT series

stationnaire

Présentation
La série PLT est une machine de découpe laser fibre pour tubes, conçue pour couper l'acier au carbone, l'acier inoxydable, le cuivre et les alliages d'aluminium (tubes ronds, carrés, ovales et formes spéciales), ainsi que les profils et autres sections métalliques. Elle offre vitesse, précision et efficacité pour les applications industrielles de traitement de tubes.

Principales caractéristiques

• Structure de lit horizontale : Agencement horizontal avec guidages linéaires haute précision pour une transmission fluide et une forte capacité de charge.
• Mandrins de précision : Système de transmission de précision pour éviter les contaminations et préserver l'exactitude de la transmission. Configuration à triple mandrin avec course complète sur le 2e et 3e mandrin, évitant les changements d'engrenage entre tailles de tubes.
• Support flottant : Les unités d'appui s'adaptent au rayon de rotation du tube. La commande servo indépendante assure une réponse rapide et une capacité de charge élevée, garantissant un positionnement stable et une précision d'usinage améliorée.
• Système de support flottant (déchargement) : Déchargement fixe avec butoir et fonction coulissante inclinée, combiné à une détection guidée par vision pour une identification précise et un tri rapide. Système de déchargement flottant de 6 m avec forte capacité de charge, prenant en charge des tubes supérieurs à 300 kg.
• Zéro chute : La tête de coupe peut traverser le mandrin central et couper dans l'autre sens pour atteindre un véritable zéro chute et optimiser l'utilisation du matériau.

Configurations optionnelles

• Biseau : Tête de coupe pour rainure avec propriété intellectuelle indépendante, conçue pour la coupe de rainures et l'assemblage sans soudure — adaptée aux exigences de soudage des structures en acier et des grandes conduites.
• Demi-automatique : Le mécanisme de chargement accepte des rangées de tubes et réalise automatiquement le chargement, l'alimentation et le positionnement d'un tube au mandrin.
• Entièrement automatique : Empilage en silo pour paquets de tubes avec chargement, alimentation et positionnement automatique d'un tube au mandrin.

Échantillons de coupe
Des échantillons représentatifs montrent la qualité d'arête précise, la capacité à usiner des géométries complexes et la répétabilité sur différents matériaux et sections de tubes.

Spécifications techniques

• Modèle : PL2T-06
  Diamètre tube rond : φ20-240 mm
  Côté tube carré : □20-240 mm
  Précision de positionnement (X/Y) : ±0,05 mm/1000 mm
  Répétabilité (X/Y) : ±0,05 mm
  Vitesse de positionnement max (X/Y) : 100 m/min
  Vitesse de positionnement max (A/B/C) : 100 tr/min
  Longueur de chargement max : 6200 mm
  Longueur de déchargement : 0-6000 mm
  Poids max du tube : 300 kg
• Modèle : PL2T-09
  Diamètre tube rond : φ20-240 mm
  Côté tube carré : □20-240 mm
  Précision de positionnement (X/Y) : ±0,05 mm/1000 mm
  Répétabilité (X/Y) : ±0,05 mm
  Vitesse de positionnement max (X/Y) : 100 m/min
  Vitesse de positionnement max (A/B/C) : 100 tr/min
  Longueur de chargement max : 9200 mm
  Longueur de déchargement : 0-9000 mm
  Poids max du tube : 300 kg
• Modèle : PL3T-06
  Diamètre tube rond : φ20-360 mm
  Côté tube carré : □20-350 mm
  Précision de positionnement (X/Y) : ±0,05 mm/1000 mm
  Répétabilité (X/Y) : ±0,05 mm
  Vitesse de positionnement max (X/Y) : 80 m/min
  Vitesse de positionnement max (A/B/C) : 80 tr/min
  Longueur de chargement max : 6200 mm
  Longueur de déchargement : 0-6000 mm
  Poids max du tube : 500 kg
• Modèle : PL3T-09
  Diamètre tube rond : φ20-360 mm
  Côté tube carré : □20-350 mm
  Précision de positionnement (X/Y) : ±0,05 mm/1000 mm
  Répétabilité (X/Y) : ±0,05 mm
  Vitesse de positionnement max (X/Y) : 80 m/min
  Vitesse de positionnement max (A/B/C) : 80 tr/min
  Longueur de chargement max : 9200 mm
  Longueur de déchargement : 0-9000 mm
  Poids max du tube : 600 kg
• Modèle : PL3T-12
  Diamètre tube rond : φ20-360 mm
  Côté tube carré : □20-350 mm
  Précision de positionnement (X/Y) : ±0,05 mm/1000 mm
  Répétabilité (X/Y) : ±0,05 mm
  Vitesse de positionnement max (X/Y) : 80 m/min
  Vitesse de positionnement max (A/B/C) : 80 tr/min
  Longueur de chargement max : 12200 mm
  Longueur de déchargement : 0-12000 mm
  Poids max du tube : 850 kg
