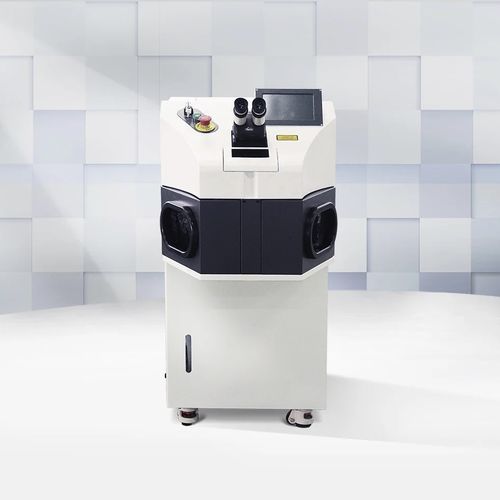

Machine de soudage laser Nd-YAG W150G

bout à boutà la molettepar points

Présentation
Le W150G est une machine de soudage laser YAG par points conçue pour la réparation de précision et le micro-soudage de bijoux et de petites pièces. L'appareil associe une interface ergonomique, un microscope d'observation coaxial et un éclairage réglable pour un positionnement précis et un impact thermique limité. Il prend en charge les soudures par point, en bout et en recouvrement et produit des soudures fines et lisses nécessitant généralement peu de finition après soudage.

Principales caractéristiques

• Grand rapport d'aspect avec largeur de soudure étroite et zone affectée par la chaleur réduite pour minimiser les déformations et accélérer les cycles
• Joints de soudure lisses et propres avec peu ou pas de post-traitement
• Haute résistance des soudures avec faible porosité ; la microstructure peut égaler ou dépasser la résistance du métal de base
• Très petit spot laser pour un positionnement précis et une automatisation facilitée
• Capacité à souder certains métaux différents
• Modes de soudage multiples : point, bout et scellement par recouvrement
• Compatible avec l'or, l'argent, le platine, l'acier inoxydable, le titane et leurs alliages
• Taille de spot réglable et poste de travail ergonomique avec éclairage LED réglable ; table de travail extensible en option
• Refroidissement par circulation d'eau intégrée et ventilation forcée pour un fonctionnement stable

Applications

• Réparation et assemblage de bijoux en or, argent et platine
• Soudage de petites pièces en acier inoxydable et titane
• Réparation de prothèses dentaires et composants dentaires
• Micro-soudage de ruban nickel pour batteries, broches de circuits intégrés, ressorts de montre, parties de tubes cathodiques et autres composants similaires

Données techniques
Modèle : W150G
Type de laser : YAG
Longueur d'onde : 1064 nm
Puissance laser max. : 150 W
Puissance de crête max. : 9 kW
Énergie de pulse max. : 80 J
Largeur d'impulsion : 0,1–20 ms
Fréquence d'impulsion : 0,1–20 Hz
Diamètre du spot : 0,2–2,0 mm
Profondeur de soudage : 0,05–3 mm
Mémoire de formes d'ondes : 60 groupes
Visée / positionnement : Système d'observation coaxial au microscope
Alimentation : 220 V / 30 A (50/60 Hz)
Consommation totale : 6 kW
Refroidissement : Circulation d'eau intégrée + ventilation forcée
Poids : 200 kg
Dimensions (L×P×H) : 1075 × 550 × 1190 mm

Spécifications

• Modèle : W150G
• Type de laser : YAG
• Longueur d'onde : 1064 nm
• Puissance max. : 150 W
• Puissance de crête : 9 kW
• Énergie de pulse max. : 80 J
• Plage de largeur d'impulsion : 0,1–20 ms
• Plage de fréquence d'impulsion : 0,1–20 Hz
• Plage de diamètre du spot : 0,2–2,0 mm
• Profondeur de soudage : 0,05–3 mm
• Mémoire formes d'ondes : 60 groupes
• Visée : Système coaxial au microscope
• Alimentation : 220 V / 30 A (50/60 Hz)
• Consommation totale : 6 kW
• Mode de refroidissement : Circulation d'eau intégrée + ventilation forcée
• Poids : 200 kg
• Dimensions : 1075 × 550 × 1190 mm
