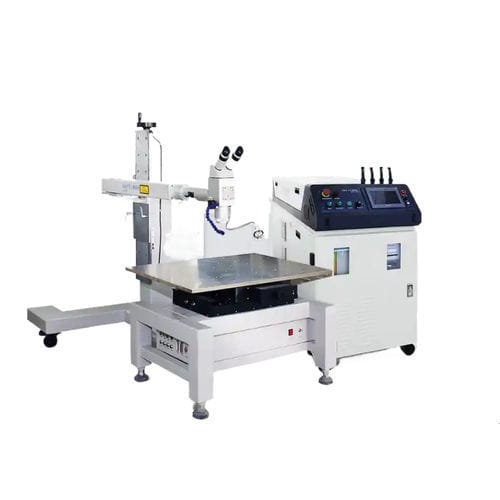

Système de soudage laser MOLD 301

thermiqueà impulsionautomatique

Aperçu
Le MOLD 301 est un système de soudage laser pour la réparation de précision et les opérations de reconstitution sur moules et outillages. Il réalise des soudures localisées avec une faible zone affectée thermiquement afin de réduire les déformations et le travail d'usinage après soudage.

Modèle
MOLD 301 (également disponible en MOLD301 / MOLD302)

Caractéristiques principales

• Laser 1064 nm, puissance maximale 300 W, énergie d'impulsion : 30 J (standard), 60 J / 90 J (en option).
• Petit diamètre de spot et faible zone affectée thermiquement pour éviter porosité, effondrement et altérations métallographiques.
• Observation coaxiale par microscope pour un positionnement et une focalisation précis ; obturateur à cristaux liquides et protection oculaire par réflexion totale ; moniteur CCD en option.
• Table de travail XYZ rigide : course XY 100 × 100 mm (moteur pas à pas), course Z 500 mm ; charge table < 80 kg ; dimensions table 600 × 800 mm.
• Modes de fonctionnement continu et intermittent adaptés aux réparations en production ; efficace pour réparer fissures, éclats et dommages localisés.

Applications types
Réparation et reconstitution de cavités de moules, noyaux et outillages pour téléphones mobiles, appareils électroniques, industries automobile et moto. Convient pour aciers à moule, acier inoxydable, cuivre béryllium, métaux précieux et matériaux très durs (jusqu'à HRC60).

Spécifications techniques
Modèle : MOLD301 / MOLD302
Contrôle : Microcontrôleur (one-chip)
Dispositif de manipulation : Manette de commande industrielle (joystick)
Course XY : 100 mm × 100 mm (entraînement pas à pas)
Course Z : 500 mm (entraînement pas à pas)
Charge de la table : <80 kg
Dimensions table : 600 mm × 800 mm
Longueur d'onde laser : 1064 nm
Puissance laser max : 300 W
Énergie d'impulsion : 30 J (standard) ; 60 J / 90 J optionnels
Largeur d'impulsion : ≤50 ms
Fréquence d'impulsion : ≤200 Hz
Refroidissement : Refroidissement par eau (chiller 3P intégré en option)
Consommation système : 16,5 kW
Alimentation : 220 V / 50 Hz, 3 kW
