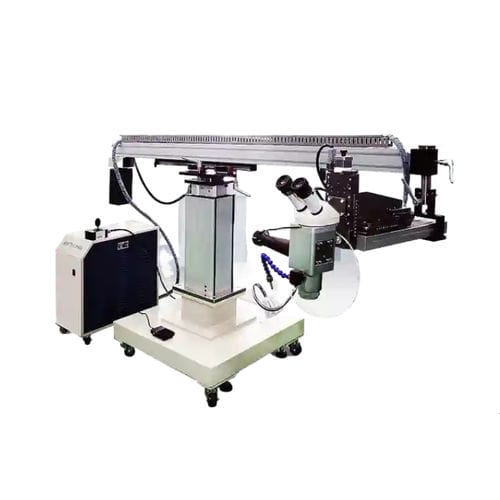

Machine de soudage laser Nd-YAG MOLD 302

semi-automatiqueà roulettespour réparation de moules et matrices

Caractéristiques de la machine

• Diamètre du point de soudure laser réduit et zone affectée par la chaleur minimale, évitant porosité, affaissement et changements métallographiques, réduisant les opérations de post-traitement.
• Observation coaxiale au microscope pour la mise au point et le positionnement ; valve lumineuse à cristaux liquides et dispositif de protection oculaire par réflexion totale.
• Fonctionnement stable, modes de travail continu et intermittent pris en charge.
• Table de travail XYZ à haute rigidité avec grande répétabilité.
• Capable de réparer fissures, éclats et autres dommages de surface sur les moules.

Applications
Utilisée couramment dans la fabrication de moules pour téléphones mobiles, produits électroniques, industries automobile et motocyclette. Convient pour la soudure de réparation des aciers à moule, acier inoxydable, cuivre au béryllium, métaux précieux et matériaux très durs jusqu'à HRC60.

Fiche technique
Modèle : MOLD302 (MOLD301 disponible)
Mode de contrôle : Microcontrôleur monolithique
Dispositif de commande : Joystick de contrôle industriel
Course XY : 100mm × 100mm (entraînement par moteur pas à pas)
Course Z : 500mm (entraînement par moteur pas à pas)
Charge de la table : <80kg
Système d'observation : Microscope (moniteur CCD en option)
Dimensions de la table : 600mm × 800mm
Longueur d'onde laser : 1064nm
Puissance laser max. : 300W
Énergie d'impulsion laser max. : 30J (standard) ; 60J, 90J (optionnels)
Diamètre de focale minimal : 0.2mm
Largeur d'impulsion : ≤50ms
Fréquence d'impulsion : ≤200Hz
Refroidissement : Chiller eau (chiller 3P intégré)
Consommation du système : 16,5kW
Alimentation : 220V/50Hz 3kW

Caractéristiques / spécifications techniques

• Modèle : MOLD302
• Mode de contrôle : Microcontrôleur monolithique
• Dispositif de commande : Joystick de contrôle industriel
• Course XY : 100mm × 100mm (entraînement par moteur pas à pas)
• Course Z : 500mm (entraînement par moteur pas à pas)
• Charge de la table : <80kg
• Système d'observation : Microscope (moniteur CCD en option)
• Dimensions de la table : 600mm × 800mm
• Longueur d'onde laser : 1064nm
• Puissance laser max. : 300W
• Énergie d'impulsion laser max. : 30J ; 60J, 90J (optionnels)
• Diamètre de focale minimal : 0.2mm
• Largeur d'impulsion : ≤50ms
• Fréquence d'impulsion : ≤200Hz
• Refroidissement : Chiller eau (chiller 3P intégré)
• Consommation du système : 16,5kW
• Alimentation : 220V/50Hz 3kW
