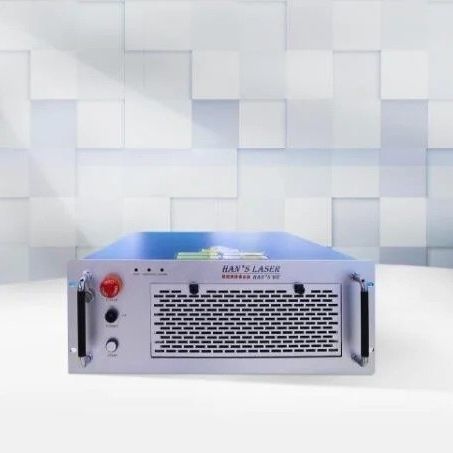

Machine de soudage laser à fibre SFP150

automatiquebenchtoppour l'or

Caractéristiques principales

• Grand rapport d'aspect avec cordon de soudure fin, zone affectée par la chaleur étroite, déformation minimale et vitesse de soudage élevée
• Surface de soudure lisse et propre nécessitant peu ou pas d'usinage après soudage
• Haute résistance de soudure sans porosité; réduit les impuretés du métal de base
• Microstructure raffinée après soudage; résistance de la soudure ≥ résistance du métal de base
• Point laser minuscule pour un positionnement précis et une automatisation aisée
• Adaptée au soudage de métaux dissemblables
• Convient pour le soudage par points, le soudage bout à bout et le soudage d'étanchéité en recouvrement

Applications

• Soudage de batteries, soudage de tubes, soudage de tôles fines
• Composants électroniques, instruments, équipements médicaux, petites pièces métalliques
• Matériaux : acier inoxydable, acier au carbone, or & argent, aluminium, aciers à outil, alliages de nickel, laiton & cuivre, titane

Brève description
La série FP est une génération de fibre laser pompée par semi-conducteur proche infrarouge offrant une bonne qualité de faisceau, une transmission par fibre et un rendement électro-optique élevé. Elle est principalement conçue pour le soudage rapide des matériaux fins et des micro-pièces métalliques en modes continu et pulsé.

Fiche technique
Modèle laser | FP150 | FP300 | SFP150 | SFP300
Longueur d'onde laser | 1070nm | 1070nm | 1070nm | 1070nm
Mode de fonctionnement | Continu / Pulsé | Continu / Pulsé | Continu / Pulsé | Continu / Pulsé
Puissance moyenne max. | Pulsé 150W / Continu 250W | Pulsé 300W / Continu 300W | Pulsé 150W / Continu 250W | Pulsé 300W / Continu 300W
Puissance crête max. | 1500W | 3000W | 1500W | 3000W
Énergie de pulse max. | 15J | 30J | 15J | 30J
Largeur d'impulsion | Pulsé 0,2-50ms | Pulsé 0,2-50ms | Pulsé 0,2-50ms | Pulsé 0,2-50ms
Fréquence d'impulsion | ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Nombre de formes d'onde | ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments
Nombre de sorties fibre | 2 voies standard, jusqu'à 4 voies | 2 voies standard, jusqu'à 4 voies | Voie unique | Voie unique
Fréquence max. de division du faisceau | 80Hz | 80Hz | —— | ——
Diamètre du coeur de fibre | 200μm (standard) | 200μm (standard) | 50μm | 50μm
Mode de positionnement de visée | Guide lumineux rouge (CCD et moniteur en option) | Guide lumineux rouge (CCD et moniteur en option) | Guide lumineux rouge (CCD et moniteur en option) | Guide lumineux rouge (CCD et moniteur en option)
Mode de refroidissement | Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré)
Consommation principale | <1,5 kW | <1,8 kW | <1,5 kW | <1,8 kW
Alimentation requise | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensions | 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Caractéristiques / Spécifications techniques

• Modèle : SFP150
• Longueur d'onde laser : 1070nm
• Mode de fonctionnement : Continu / Pulsé
• Puissance moyenne max. : Pulsé 150W / Continu 250W
• Puissance crête max. : 1500W
• Énergie de pulse max. : 15J
• Largeur d'impulsion : 0,2-50ms
• Fréquence d'impulsion : ≤5000Hz
• Sortie fibre : Voie unique
• Diamètre du coeur de fibre : 50μm
• Refroidissement : Refroidissement par air forcé (intégré)
• Consommation principale : <1,5 kW
• Alimentation : 220V±10%, 50/60Hz
• Dimensions : 560x440x177mm
