Machine de soudage laser à fibre SFP300

à impulsionautomatiquebenchtop

Produit

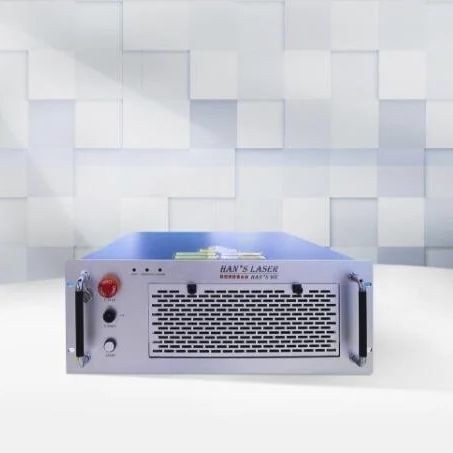

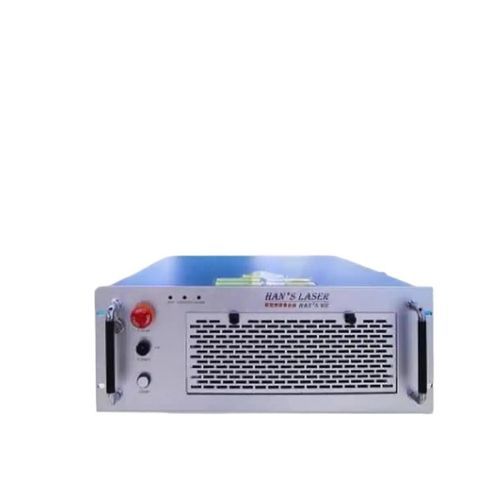

Machine de soudage laser à fibre — Modèle SFP300, laser à fibre monopassage en modes impulsionnel et continu, conçu pour le soudage de précision des pièces métalliques fines.

Caractéristiques clés

• Soudures fines et zone affectée par la chaleur étroite pour une déformation minimale.
• Soudure lisse et propre nécessitant souvent peu ou pas d'usinage postérieur.
• Haute résistance du joint sans porosité ; réduction des impuretés du métal de base.
• Microstructure affinée après soudage ; la résistance de la soudure atteint ou dépasse celle du matériau parent.
• Petit point laser permettant un positionnement précis et une automatisation aisée.
• Adapté au soudage de métaux dissemblables.
• Convient pour le soudage par points, le soudage bout à bout et le soudage d'étanchéité en recouvrement.

Applications

• Soudage de connexions de batterie, soudage de tubes, soudage de tôles fines en acier.
• Composants électroniques, instrumentation, équipements médicaux et petites pièces métalliques.
• Soudage d'inox, d'acier au carbone, d'or et d'argent, d'aluminium, d'aciers à outils, d'alliages de nickel, de laiton et cuivre, de titane.

Fiche technique
Modèles : FP150 | FP300 | SFP150 | SFP300
Longueur d'onde laser : 1070nm | 1070nm | 1070nm | 1070nm
Mode de fonctionnement : Continu / impulsionnel | Continu / impulsionnel | Continu / impulsionnel | Continu / impulsionnel
Puissance laser moyenne max. : Impulsion 150W / continu 250W | Impulsion 300W / continu 300W | Impulsion 150W / continu 250W | Impulsion 300W / continu 300W
Puissance crête laser max. : 1500W | 3000W | 1500W | 3000W
Énergie de pulse max. : 15J | 30J | 15J | 30J
Largeur d'impulsion : Impulsion 0,2-50ms | Impulsion 0,2-50ms | Impulsion 0,2-50ms | Impulsion 0,2-50ms
Fréquence d'impulsion : ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Nombre de formes d'onde : ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments | ≤50 groupes, chaque groupe ≤16 segments
Nombre de sorties fibre : 2 voies standard, jusqu'à 4 voies | 2 voies standard, jusqu'à 4 voies | Voie unique | Voie unique
Fréquence max. de division du faisceau : 80Hz | 80Hz | —— | ——
Diamètre du cœur de fibre : 200μm (standard) | 200μm (standard) | 50μm | 50μm
Mode de positionnement : Guide lumineux rouge (CCD et écran en option) | Guide lumineux rouge (CCD et écran en option) | Guide lumineux rouge (CCD et écran en option) | Guide lumineux rouge (CCD et écran en option)
Mode de refroidissement : Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré) | Refroidissement par air forcé (intégré)
Consommation de la machine principale : <1,5 kW | <1,8 kW | <1,5 kW | <1,8 kW
Alimentation : 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensions : 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Caractéristiques (SFP300)

• Modèle : SFP300
• Longueur d'onde : 1070nm
• Mode : Continu / impulsionnel
• Puissance moyenne max. : Impulsion 300W / continu 300W
• Puissance crête max. : 3000W
• Énergie de pulse max. : 30J
• Largeur d'impulsion : 0,2-50ms
• Fréquence d'impulsion : ≤5000Hz
• Nombre de formes d'onde : ≤50 groupes, chaque groupe ≤16 segments
• Nombre de sorties fibre : Voie unique
• Diamètre du cœur de fibre : 50μm
• Positionnement : Guide lumineux rouge (CCD et écran en option)
• Refroidissement : Refroidissement par air forcé (intégré)
• Consommation : <1,8 kW
• Alimentation : 220V±10%, 50/60Hz
• Dimensions : 630x440x220mm
