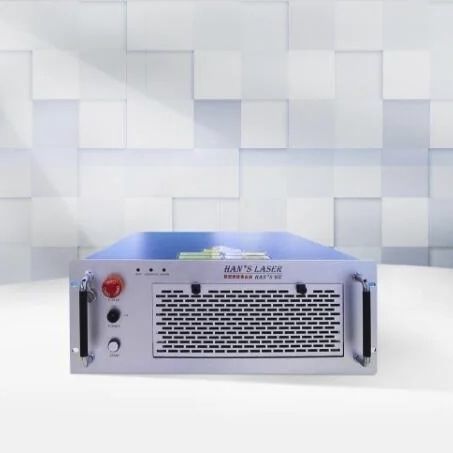

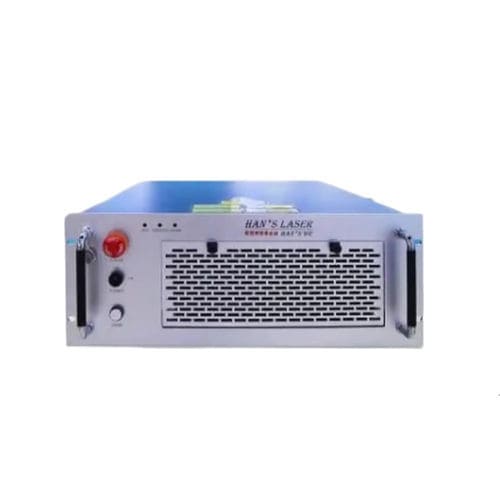

Machine de soudage laser à fibre FP150

bout à boutà impulsionpar points

Aperçu

• Unité de soudage laser à fibre de la série FP conçue pour le soudage rapide de matériaux fins et de micro-pièces avec déformation minimale.
• Laser à fibre pompé par semi-conducteur, proche infrarouge, offrant une bonne qualité de faisceau et une haute efficacité électro-optique.

Caractéristiques principales

• Soudure à fort rapport d'aspect avec zone affectée par la chaleur étroite et déformation minimale.
• Surfaces de soudure lisses et propres nécessitant peu ou pas de post-traitement.
• Haute résistance de soudure sans porosité ; possibilité d'affiner la microstructure pour atteindre ou dépasser la résistance du matériau de base.
• Petit point laser pour un positionnement précis et une intégration d'automatisation aisée.
• Adapté au soudage de métaux dissemblables ; efficace pour le soudage par points, le soudage bout à bout et le soudage d'étanchéité en recouvrement.

Applications

• Soudage d'éléments de batteries, soudage de tubes, soudage de tôles fines en acier.
• Composants électroniques, instrumentation, dispositifs médicaux, petites pièces métalliques.

Matériaux

• Inox, acier au carbone
• Aluminium, or, argent
• Aciers à outils, alliages de nickel, laiton, cuivre, titane

Description brève
La série FP est un laser fibré pompé par semi-conducteur dans le proche infrarouge, optimisé pour le soudage rapide des matériaux fins. Il combine une excellente qualité de faisceau, une transmission par fibre flexible et des modes continu/pulse (QCW) sélectionnables pour la micro-soudure et les lignes de production automatisées.

Fiche technique
Modèle laser : FP150 ; FP300 ; SFP150 ; SFP300
Longueur d'onde : 1070nm ; 1070nm ; 1070nm ; 1070nm
Mode de fonctionnement : Continu / impulsionnel ; Continu / impulsionnel ; Continu / impulsionnel ; Continu / impulsionnel
Puissance moyenne max. : Impulsion 150W / continu 250W ; Impulsion 300W / continu 300W ; Impulsion 150W / continu 250W ; Impulsion 300W / continu 300W
Puissance crête max. : 1500W ; 3000W ; 1500W ; 3000W
Energie d'impulsion max. : 15J ; 30J ; 15J ; 30J
Largeur d'impulsion : Impulsion 0,2-50ms ; Impulsion 0,2-50ms ; Impulsion 0,2-50ms ; Impulsion 0,2-50ms
Fréquence d'impulsion : ≤5000Hz ; ≤5000Hz ; ≤5000Hz ; ≤5000Hz
Nombre de formes d'onde : ≤50 groupes, chaque groupe ≤16 segments ; ≤50 groupes, chaque groupe ≤16 segments ; ≤50 groupes, chaque groupe ≤16 segments ; ≤50 groupes, chaque groupe ≤16 segments
Sorties fibre : 2 voies standard, jusqu'à 4 voies ; 2 voies standard, jusqu'à 4 voies ; Voie unique ; Voie unique
Fréquence max. de séparation du faisceau : 80Hz ; 80Hz ; —— ; ——
Diamètre du coeur de fibre : 200μm (standard) ; 200μm (standard) ; 50μm ; 50μm
Mode de visée : Guide lumineux rouge (CCD et moniteur en option) ; Guide lumineux rouge (CCD et moniteur en option) ; Guide lumineux rouge (CCD et moniteur en option) ; Guide lumineux rouge (CCD et moniteur en option)
Refroidissement : Refroidissement par air forcé (intégré) ; Refroidissement par air forcé (intégré) ; Refroidissement par air forcé (intégré) ; Refroidissement par air forcé (intégré)
Consommation principale : <1,5 kW ; <1,8 kW ; <1,5 kW ; <1,8 kW
Alimentation : 220V ±10%, 50/60Hz ; 220V ±10%, 50/60Hz ; 220V ±10%, 50/60Hz ; 220V ±10%, 50/60Hz
Dimensions : 600x900x900mm ; 600x900x900mm ; 560x440x177mm ; 630x440x220mm

Caractéristiques / Spécifications techniques (FP150)

• Modèle : FP150
• Longueur d'onde : 1070nm
• Mode de fonctionnement : Continu / impulsionnel (QCW)
• Puissance moyenne max. (FP150) : Impulsion 150W / Continu 250W
• Puissance crête max. : 1500W
• Energie d'impulsion max. : 15J
• Largeur d'impulsion : 0,2-50 ms
• Fréquence d'impulsion : ≤5000 Hz
• Formes d'onde : ≤50 groupes (chaque groupe ≤16 segments)
• Sorties fibre : 2 voies standard (jusqu'à 4 voies)
• Fréquence max. de séparation : 80 Hz
• Diamètre du coeur de fibre : 200 μm (standard)
• Visée : Guide lumineux rouge (CCD et moniteur en option)
• Refroidissement : Refroidissement par air forcé (intégré)
• Consommation principale : <1,5 kW
• Alimentation : 220V ±10%, 50/60 Hz
• Dimensions (L×P×H) : 600 × 900 × 900 mm
