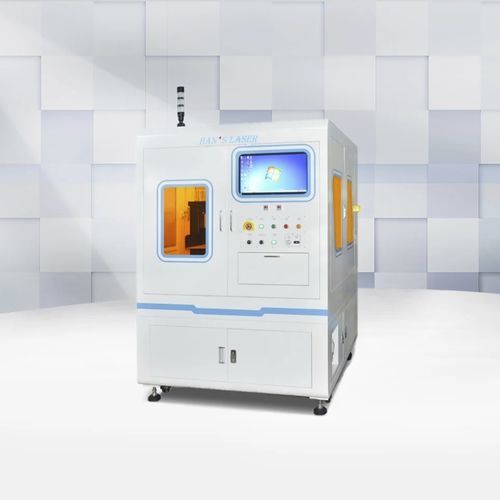

Machine de marquage laser à fibre HDZ-FPC4530D

laser UVpour matières plastiquespour l'industrie de la microélectronique

Caractéristiques de la machine

• Chargement et déchargement automatiques pour FPC empilés, positionnement et marquage automatiques, lecture automatique de codes et vérification, transfert automatique de film ou papier séparateur
• Traitement sur double poste pour un flux continu, commutation rapide des stations et rendement élevé

Applications
Convient au marquage d'informations de traçabilité telles que feuille de cuivre, tôle FPC, PI, CVL, codes-barres, QR code et caractères sur circuits flexibles FPC pour produits numériques mobiles, dispositifs portables, électronique automobile et secteurs de fabrication associés.

Fiche technique
Modèle : HDZ-FPC4530D
Type de laser : laser vert, laser UV, laser à fibre
Zone de marquage laser : 50 mm × 50 mm
Taille de substrat applicable : 100 mm × 100 mm – 300 mm × 450 mm
Épaisseur de substrat applicable : 0,036 mm – 1,6 mm
Face traitée : une face
Précision finale de positionnement : ±0,1 mm (positionnement CCD)
Formats de fichier pris en charge : DXF, PLT
Mode de refroidissement : refroidissement par air / refroidissement par eau
Intégration système : Compatible avec MES/IMS/PMS/ERP
Dimensions globales : 1300 mm × 1600 mm × 2200 mm

Caractéristiques / spécifications techniques

• Modèle : HDZ-FPC4530D
• Type de laser : laser vert, laser UV, laser à fibre
• Zone de marquage laser : 50 mm × 50 mm
• Taille de substrat applicable : 100 mm × 100 mm – 300 mm × 450 mm
• Épaisseur de substrat applicable : 0,036 mm – 1,6 mm
• Face traitée : une face
• Précision finale de positionnement : ±0,1 mm (positionnement CCD)
• Formats de fichier pris en charge : DXF, PLT
• Mode de refroidissement : refroidissement par air / refroidissement par eau
• Intégration système : Compatible avec MES/IMS/PMS/ERP
• Dimensions globales : 1300 mm × 1600 mm × 2200 mm
