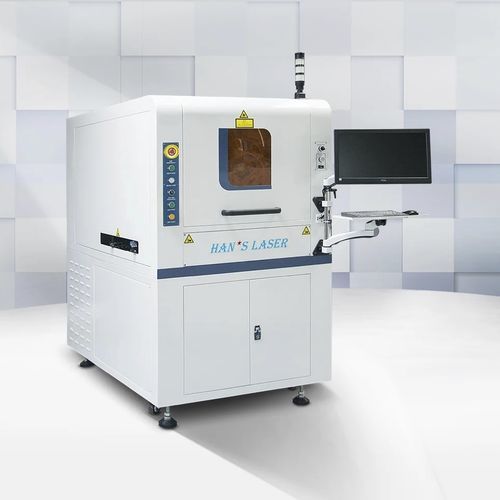

Système de marquage laser à fibre HDZ-PCB100F

laser CO2laser UVautomatique

Présentation produit
Le système de marquage PCB à bascule intégré HDZ-PCB100F est une unité de marquage automatique conçue pour s'intégrer en ligne sur les lignes de production SMT. L'appareil réalise le chargement/déchargement automatique, le retournement de carte, le positionnement précis, le marquage laser, la lecture et la vérification des codes pour les PCBA. Les interfaces suivent la norme SMEMA et le système intègre une caméra CCD haute résolution ainsi qu'une compatibilité MES pour la traçabilité.

Caractéristiques machine

• Chargement/déchargement et retournement automatisés en ligne, intégration dans la ligne SMT pour marquage mono- ou double-face
• Conception conforme à la norme SMEMA pour une intégration fluide
• CCD haute résolution pour positionnement, lecture et contrôle précis
• Communication avec MES/ERP pour échange de données et vérification automatisée
• Options laser multiples : CO2 standard, UV / Green / Fiber en option

Applications
Convient pour le marquage et la traçabilité des produits électroniques grand public, appareils portables, PCBA automobile, PCBA de téléphones portables, FPC et cartes similaires. Prend en charge codes 1D, matrices 2D, QR, logos et numéros de lot pour la traçabilité et le contrôle qualité en production.

Effets de marquage laser

• Exemples de marquage sur PCBA avec masque de soudure blanc
• Exemples de marquage sur PCBA avec masque de soudure vert
• Exemples de marquage sur PCBA avec masque de soudure noir

Fiche technique
Modèle : HDZ-PCB100F
Générateur laser : CO2 standard ; UV, Green, Fiber en option
Zone de marquage laser : 60×60 mm
Longueur de marquage : 100 mm ± 2 mm
Taille PCB applicable : 50×50 mm – 460×460 mm
Méthode de refroidissement : refroidissement par air
Durée de vie laser : 20 000 heures
Épaisseur de substrat : 0,6–3 mm
Hauteur de ligne : 900 ± 20 mm
Précision de position finale : ±0,1 mm (CCD)
Alimentation gaz : 0,6–0,8 MPa
Alimentation électrique : 220 V
Consommation : < 2,2 kW
Dimensions machine (L×l×H) : 1000 × 1600 × 1700 mm
Poids : 600 kg
Indice de protection : IP54

Spécifications techniques

• Modèle : HDZ-PCB100F
• Options laser : CO2 (standard) ; UV, Green, Fiber (optionnels)
• Zone de marquage : 60×60 mm ; longueur 100 mm ± 2 mm
• Taille PCB applicable : 50×50 mm – 460×460 mm
• Épaisseur substrat : 0,6–3 mm
• Mode de traitement : marquage mono- ou double-face (retournement intégré)
• Précision de positionnement : ±0,1 mm (CCD)
• Refroidissement : air
• Interfaces : SMEMA ; prise en charge de l'intégration MES/ERP pour l'échange de données
• Alimentation : 220 V ; consommation < 2,2 kW
• Dimensions : 1000×1600×1700 mm ; Poids : 600 kg ; IP54
