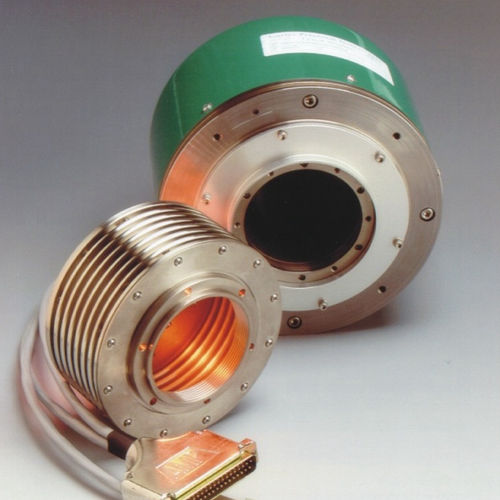

Codeur rotatif absolu V860H

optiquemécaniqueà axe creux

L'encodeur absolu virtuel V860H, fabriqué par Gurley, est un encodeur optique qui applique la véritable technologie de l'absolu virtuel afin de fusionner la simplicité opto-mécanique ainsi que la durabilité d'un encodeur incrémental avec la fiabilité du système et l'interface conviviale d'un encodeur défini. Il est spécialement conçu pour des applications quasi militaires impliquant des socles de radar et des supports de poursuite. Il s'agit d'un codeur optique de haute performance qui utilise une technologie unique pour combiner la simplicité opto-mécanique et la robustesse d'un codeur incrémental avec la fiabilité du système et la facilité d'interface d'un codeur absolu. Ce codeur a été conçu pour des applications quasi-militaires telles que les socles de radar et les supports de poursuite*. Pour plus d'informations, veuillez contacter l'usine *Résolution220(1,048,576) mots/rév** Précision installée±1,5 arcs, y compris les erreurs de quantification et de couplageAngle d'initialisation0,308°Code de sortieBinaire naturel parallèleDispositif de sortieRegistres tampons tri-états compatibles TSLF Taux max. de mise à jour des données1 MHzParitéOddDirection de l'arbre pour augmenter dans le sens des aiguilles d'une montre, en regardant l'extrémité du souffletPuissance d'entrée+12Vdc ±0.5V @375 mA maxIllumination sourceLEDs, blindées et désamorcées pour une durée de vie de 100 000 heuresVitesse de fonctionnement maxi120°/sTempérature de fonctionnement, °F (°C)-40 à +185 (-40 à +85)Température de stockage, °F (°C)-58 à 212 (-50 à + 100)Humidité98% rh, sans condensationPoids, codeur + couplage lb (kg)12 lb (5.5)** Couple de démarrage, en oz (N-m)16 (0,11)** Couple de fonctionnement, en oz (N-m)12 (0,08)Moment d'inertie, en oz-s2(g-cm)0,27 (19 x 103)JointIP64
