Les codeurs rotatifs magnétiques de la série M136 sont conçus pour des applications industrielles légères qui nécessitent une résolution allant jusqu'à douze bits (4096 mots ou comptes/tours) dans un très petit boîtier. Les quatre modèles partagent ces caractéristiques :
Sans contact, sans frottement, rotation bidirectionnelle
Vitesse de rotation maximale : 30 000 tours/minute
Protection : Norme IP64 (IP 68 en option)
Choc : 1000 m/s ; 6 ms (non opérationnel)
Vibration : 100 m/s @ 55 à 2000 Hz
Corps de 36 mm ; arbre creux aveugle
Poids : Encodeur avec 1m de câble (sans connecteur) 85 grammes, support magnétique
12 grammes

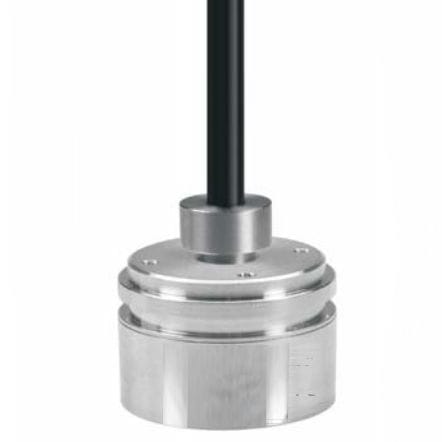

Codeurs rotatifs magnétiques Gurley Series M136
Série : M136
Alimentation:Consommation:Résolution:Hystérésis:Précision:Répétabilité:Signaux de sortie:Entrées de données:Longueur de câble maxi:Connecteur:Plage de température:Vitesse maxi:Alimentation:Consommation:SortieSignaux TSL:Résolution(max):Précision:Longueur de câble maxi:Connecteur:Plage de température:Temps de séparation des bords:Vitesse maxi:5VDC35mAmax.12bits(4096mots/tour)0.20.30.1bitDonnées série(RS422)-horloge binaire naturelle(RS422)100m(à1MHz)DE-9Portails-25Cà85C18000rpm@4096,otherwise20000rpmOO≤5VDC35mAA,B,I,/A,/B,/I,(RS422)4096counts/rév.(après décodage quadrature) +/-0.3deg.20mDE-9P-25Cto85C1-secminimum10000rpm@4096,otherwise20000rpm
Dia. : 0,86" 22mm
Max. Précision : 2048
Max. Résolution : 8192
(Comptes/Rev.)
Notes : Encodeur magnétique compact
---
