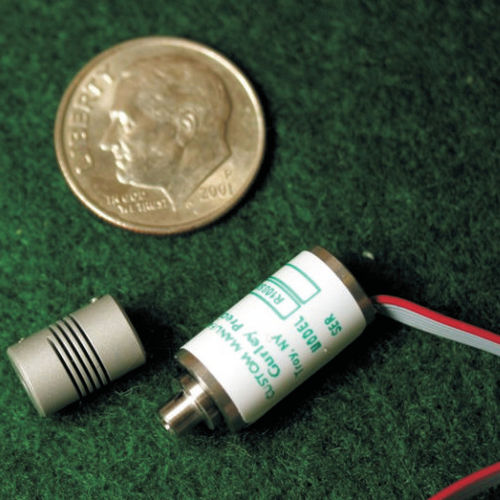

Codeur rotatif miniature R108
incrémentalmagnétiqueà axe creux non traversant

codeur rotatif miniature
codeur rotatif miniature
codeur rotatif miniature
codeur rotatif miniature
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
magnétique
Construction
à axe creux non traversant
Niveau de protection
IP50
Applications
pour l'industrie
Autres caractéristiques
haute résolution, miniature
Diamètre du boîtier

8 mm
(0,31 in)

Description

Le codeur rotatif magnétique R108 est conçu pour les applications industrielles légères qui nécessitent jusqu'à 4096 comptes/tours dans un très petit emballage Principales caractéristiques et avantages : - Alimentation électrique : +5VDC - Consommation courante : pas plus de 50 mA - Vitesse mécanique maximale : 6 000 tr/min ; vitesse opérationnelle : 1 000 tr/min - Précision : ± 60 arcmin - Plage de température de fonctionnement : -40C à +85C (-40F à +185F) - Vibration : 50 m/sec² (55 à 2 000 Hz) [5G] - Choc : 100 m/sec² [10G] - Moment d'inertie : 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²] - Couple de démarrage à 20C : 2 x 10^(-3) Nm - Classe de protection : IP50 - Charge maximale de l'arbre : axiale et radiale 3N (0,7lb) Moment d'inertieCouple de démarrageCharge de l'arbre radialCharge de l'arbre axialDisposition des roulementsMesure de l'élément rotatifChoc 11 (ms)Vibration (55-2000Hz)EtanchéitéMax. Vitesse de rotation, RPMAccouplement recommandéCaractéristiques environnementalesTempérature de fonctionnementTempérature de stockageHumidité relative, sans condensationCaractéristiques électriquesTension d'alimentationConsommation de courantPrécisionUnités22en-oz-s (kg-m)en-oz (Nm)lb (N)lb (N)2G (m/s)2G (m/s)N/AF (C)°°F (C)°°%VDCmValeurs limites-6 -81.56 x 10(1,1 x 10)0,283 (0,002)0,6 (3)0,6 (3)2 roulements préchargésGraisse lubrifiée et étancheAimant d'actionnement10 (100)5 (50)IP506000SCD-40 à 185 (-40 à 85)-40 à 185 (-40 à 85)955,00 +/-5% 50£+/-60 minutes d'arc

---
