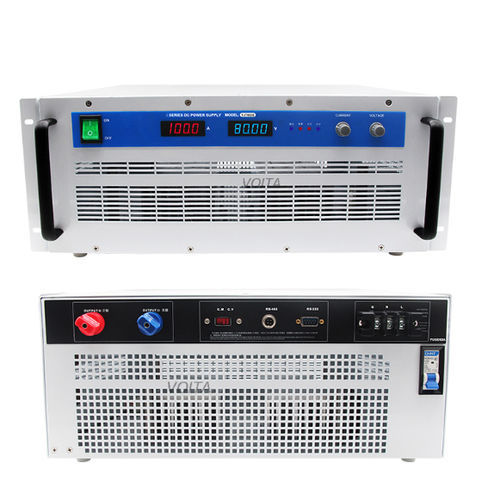

Alimentation électrique 3U VT-ADP10010

AC/DCréguléeà courant constant

Courte description Plage de tension d'entrée : 1. Phase : AC110V±10%, 50Hz/60Hz ; 2. phase : AC220V±10%, 50Hz/60Hz ; 3. phase : AC380V±10%, 50Hz/60Hz. Tension de sortie : 0-1000VDC. Courant de sortie : 0-10A. Taille et poids : 10000W Rack Mount 3U : 680*490*135mm / 36.8kg. Garantie : 2 ans. Application

• L'alimentation régulée DC est largement utilisée dans le contrôle industriel, la puissance électronique, la galvanoplastie, la communication, la recherche scientifique.
• Instrument, militaire, médical, navire, chemin de fer et d'autres domaines de haute technologie.
• Moteur : moteur électrique, contrôleur de véhicule électrique, test de moteur DC, etc.
• Outils électriques : Test et vieillissement des LED, test et vieillissement des ampoules à économie d'énergie, test des lampes, gazéification du tungstène, etc.
• Automobile : électronique automobile, moteur CC haute puissance, contrôleur de moteur automobile, éclairage automobile, allume-cigare, audio et vidéo automobile, etc.
• Dispositifs électroniques : condensateurs, résistances, relais, transistors, capteurs, etc.
• Affichage : écran d'affichage, écran liquide, écran tactile, DVD embarqué, écran de téléphone portable.
• Classe électrochimique : électrolyse, galvanoplastie, oxydation anodique, recherche sur les métaux non ferreux, etc.

Personnaliser la gamme

• Tension d'entrée : 1 phase 110VAC/220VAC ou 3 phases 380VAC.
• Tension de sortie : 0-3000V variable ou désigné.
• Courant de sortie : 0-2000A variable ou désigné.
• Port série : RS232, RS485, interrupteur de synchronisation.
• 750KW Max Output (plages personnalisées disponibles).

Paramètres techniques (tableau) Modèle : VT-ADP10010 Plage de tension d'entrée : 1 phase : AC110V±10%, 50Hz/60Hz ; 1 Phase : AC220V±10%, 50Hz/60Hz ; 3 Phase : AC380V±10%, 50Hz/60Hz Tension de sortie : 0-1000VDC Courant de sortie : 0-10A Puissance : 10000W Stabilisation de la tension : ≤0,3% + 10mV Stabilisation de la charge : ≤0,5% + 30mV Ondulations et bruits : ≤0,5% + 10mVrms Précision de l'affichage de la tension : 4 chiffres Précision : ±1% + 1 mot (10%-100% de la valeur nominale) ; plages : 0.000V-9,999V, 0,00V-99,99V, 0-0V-999,9V Précision de l'affichage du courant : 4 chiffres Précision : ±1% + 1 mot (10%-100% de la valeur nominale) ; plages : 0.000A-9,999A, 0,00A-99,99A, 0-0A-999,9A Résistance d'isolation : Entrée-sortie : ≥ 20MΩ ; Entrée-coque : ≥ 20MΩ ; Sortie-coque : ≥ 80MΩ Résistance de l'isolation : Entrée-sortie : AC1500V, 10mA, 1 minute ; Entrée-coque : AC1500V, 10mA, 1 minute ; Coque de sortie : AC1500V, 10mA, 1 minute Protection contre les surtensions en sortie : Protection contre les surtensions de sortie : protection intégrée contre les surtensions, la valeur limite de protection est de +5% Protection contre la surcharge de la sortie : Surcharge, limite de courant, sortie à courant constant Protection contre la surchauffe : Protection contre la surchauffe intégrée, valeur de protection : 85℃ ± 5% température du dissipateur thermique Réglage de la tension : potentiomètre de précision à 10 tours Réglage du courant : potentiomètre de précision à 10 tours Polarité de sortie : La sortie positive (+) et négative (-) peut être mise à la terre à volonté Dissipation de la chaleur : Refroidissement par ventilateur forcé Conditions de fonctionnement : Utilisation à l'intérieur ; Température : 0℃~40℃ ; Humidité : 10%~85% RH Conditions de stockage : Température : -20℃~70℃ ; Humidité : 10%~90% RH Dimension du produit : 680*490*135mm Liste des modèles (sélection) En-tête : Modèle | Tension d'entrée | Tension maximale de sortie | Courant maximal de sortie | Norme de haut débit | Dimensions | Poids 1500W Sans affichage | AC110/220/380V | DC1000V | 100A | 100A | 285*152*110mm | 5.3kg 1500W Portable | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 2000W Portable | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 1500W/2000W Montage en rack 2U | AC110/220/380V | DC2000V | 150A | 100A | 483*430*90mm | 12.8KG 3000W Portable | AC110/220/380V | DC3000V | 250A | 200A | 220*460*170mm | 12.5KG 3000W Rack Mount 2U | AC110/220/380V | DC3000V | 300A | 200A | 483*430*90mm | 15.5KG 4000W Portable | AC110/220/380V | DC3000V | 300A | 200A | 220*460*170mm | 13.8KG 5000W Rack Mount 3U | AC110/220/380V | DC3000V | 500A | 250A | 483*485*135mm | 21.5KG 6000W | AC110/220/380V | DC3000V | 500A | 500A | 483*460*180mm | 22.5KG 6000W Rack Mount 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 23.5KG 8000W Montage en rack 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 26.5KG 10KW Rack Mount 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.2KG 12KW Montage en rack 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.8KG 15KW-18KW Montage en rack 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (bornes et roulettes incluses) | 72KG 20KW-25KW Montage en rack 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (bornes et roulettes incluses) | 81KG 25KW-30KW Montage en rack 16U | AC380V | DC3000V | / | / | 785*730*520mm | 140KG 30KW-40KW Montage en rack 16U | AC380V | DC3000V | / / | 785*730*520mm | 170KG 40KW-50KW Montage en rack 16U | AC380V | DC3000V | / | / | 785*730*520mm | 190KG Caractéristiques / spécifications techniques

• Modèle : VT-ADP10010
• Puissance : 10000W
• Tension d'entrée : 1 phase AC110V±10% / AC220V±10% ou 3 phases AC380V±10%, 50Hz/60Hz
• Tension de sortie : 0-1000VDC
• Courant de sortie : 0-10A
• Dimension du produit : 680*490*135mm
• Poids : 36.8kg
• Stabilisation de la tension : ≤0.3% + 10mV
• Stabilisation de la charge : ≤0.5% + 30mV
• Ondulations et bruits : ≤0.5% + 10mVrms
• Précisions d'affichage : Tension et courant 4 chiffres, ±1% + 1 mot (10%-100% de la valeur nominale)
• Protections : P.V.O. (intégrée), surcharge/limite de courant/sortie à courant constant, P.T.O. (intégrée, ~85℃)
• Refroidissement : Refroidissement par ventilateur forcé
• Conditions de fonctionnement : 0℃~40℃, 10%~85% RH
