Alimentation électrique AC/DC VT-S series

réguléeà sortie simpleà découpage

Présentation
Les alimentations à découpage (SMPS) de la série VOITA VT-S convertissent une entrée 100–240VAC en sorties DC régulées. La sous-série VT-S-24 fournit des sorties 24V DC sur plusieurs classes de puissance (24W–360W) et convient aux rubans LED ainsi qu'à de nombreuses applications industrielles.

Applications

• Éclairages LED et installations de rubans LED
• Automatisation industrielle et équipements de contrôle
• Équipements de communication et réseaux
• Instruments, systèmes de mesure et de test
• Électronique de puissance, boîtiers et intégration OEM
• Systèmes de sécurité et de surveillance

Modèles et dimensions (sélection affichée sur la page)

• VT-S-24-24 — 85×58×33mm / 0,09kg (24W)
• VT-S-72-24 — 110×78×36mm / 0,18kg (72W)

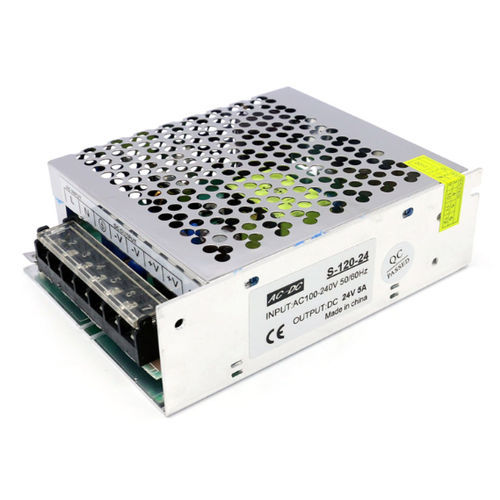

• VT-S-120-24 — 129×99×40mm / 0,28kg (120W)
• VT-S-240-24 — 200×110×50mm / 0,6kg (240W)
• VT-S-360-24 — 215×113×50mm / 0,73kg (360W)

Présentation des séries

• Série 5V : modèles VT-S-10–60, 5VDC, classes 10–400W, courant de sortie jusqu'à 80A, protections : OVP, OLP, SCP ; efficacité ≈87%
• Série 12V : modèles VT-S-12–1000, 12VDC, 12–1000W, courant de sortie jusqu'à 83A ; protections et plage de fonctionnement ci‑dessous
• Série 24V : modèles VT-S-24–1500, 24VDC, 24–1500W (24–360W présentés), courant de sortie jusqu'à 62,5A
• Série 36V : VT-S-360–1500, 36VDC, 360–1500W
• Série 48V : VT-S-150–1500, 48VDC, 150–1500W

Caractéristiques techniques

• Marque : VOITA
• Tension d'entrée : 100–240VAC, 47–63Hz
• Tensions de sortie disponibles : 5V / 12V / 24V / 36V / 48V DC
• Réglage de la tension de sortie : ±10%
• Efficacité : ≈87%
• Ripple : 120mVp-p (typ.)
• Protections : surtension, surcharge, court-circuit
• Température de fonctionnement : -40°C à 65°C
• Humidité : 20%–90% HR
• Dimensions typiques : de 70×40×30mm à 246×133×70mm selon le modèle
• Gamme de poids : ≈0,009kg à ≈1,8kg
• Garantie : 2 ans

Garantie et commande
Garantie standard 2 ans. Contactez le fournisseur pour des configurations personnalisées, des assemblages haute puissance ou des fiches techniques.
