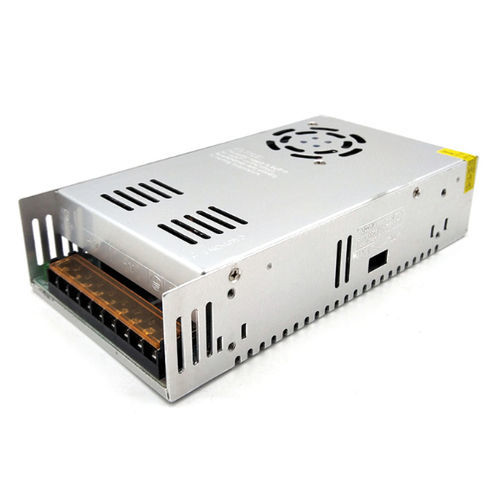

Description
L'alimentation à découpage (SMPS) est un dispositif de conversion de puissance à haute fréquence et un type d'alimentation électrique. Sa fonction est de convertir un niveau de tension en tension ou en courant requis par l'utilisateur à travers différentes formes d'architecture.
Application
- Commande d'automatisation industrielle
- Équipement militaire
- Équipement de recherche scientifique
- Éclairage LED
- Équipement de contrôle industriel
- Équipement de communication
- Équipement de puissance
- Équipement d'alimentation
- Équipement d'alimentation électrique
- Équipement d'alimentation électrique d'énergie
- Instrumentation
- Équipement médical
- Réfrigération et chauffage à semi-conducteurs
- Purificateurs d'air et réfrigérateurs électroniques
- Écrans à cristaux liquides (LCD)
- Produits audio-visuels
- Produits audio-visuels
- Produits audio-visuels
- Produits vidéovisuels
- Surveillance
- Bandes lumineuses LED
- Cases d'ordinateurs et instruments numériques
Notes générales
Garantie : 2 ans
Série 5V (10W-60W)
Nom du modèle : VT-S-10-5 / VT-S-15-5 / VT-S-25-5 / VT-S-40-5 / VT-S-50-5 / VT-S-60-5
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 5VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 2A / 3A / 5A / 8A / 10A / 12A
Puissance de sortie : 10W / 15W / 25W / 40W / 50W / 60W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm
Poids : 0.06kg / 0.12kg / 0.18kg / 0.28kg
Série 5V (100W-400W)
Nom du produit : VT-S-100-5 / VT-S-150-30 / VT-S-200-40 / VT-S-300-60 / VT-S-350-70 / VT-S-400-80
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 5VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 20A / 30A / 40A / 60A / 70A / 80A
Puissance de sortie : 100W / 150W / 200W / 300W / 350W / 400W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 199*98*42mm / 200*110*50mm / 215*113*50mm / 215*115*30mm
Poids : 0.45kg / 0.57kg / 0.74kg / 0.78kg
Série 12V (12W-180W)
Nom du produit : VT-S-12-12 / VT-S-36-12 / VT-S-60-12 / VT-S-120-12 / VT-S-150-12 / VT-S-180-12
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 12VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 1A / 3A / 5A / 10A / 12.5A / 15A
Puissance de sortie : 12W / 36W / 60W / 120W / 150W / 180W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm
Poids : 0.058kg / 0.12kg / 0.18kg / 0.28kg / 0.44kg
Série 12V (200W-1000W)
Nom du produit : VT-S-240-12 / VT-S-360-12 / VT-S-480-12 / VT-S-600-12 / VT-S-720-12 / VT-S-1000-12
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 12VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 20A / 30A / 40A / 50A / 60A / 83A
Puissance de sortie : 240W / 360W / 480W / 600W / 720W / 1000W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 200*110*50mm / 215*113*50mm / 242*124*65mm
Poids : 0.6kg / 0.73kg / 1.2kg
Série 24V (24W-180W)
Nom du produit : VT-S-24-24 / VT-S-72-24 / VT-S-120-24 / VT-S-150-24 / VT-S-240-24 / VT-S-360-24
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 24VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 1A / 3A / 5A / 6.25A / 10A / 15A
Puissance de sortie : 24W / 72W / 120W / 150W / 240W / 360W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm / 200*110*50mm / 215*113*50mm
Poids : 0.09kg / 0.18kg / 0.28kg / 0.45kg / 0.6kg / 0.73kg
Série 24V (480W-1500W)
Nom du produit : VT-S-480-24 / VT-S-600-24 / VT-S-720-24 / VT-S-800-24 / VT-S-1000-24 / VT-S-1500-24
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 24VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 20A / 25A / 30A / 33.3A / 41.6A / 62.5A
Puissance de sortie : 480W / 600W / 720W / 800W / 1000W / 1500W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 215*113*50mm / 242*124*65mm / 246*133*70mm
Poids : 0.8kg / 1.2kg / 1.6kg
Série 36V (360W-1500W)
Nom du produit : VT-S-360-36 / VT-S-600-36 / VT-S-720-36 / VT-S-1000-36 / VT-S-1500-36
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 36VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 10A / 16.7A / 20A / 27.8A / 41.6A
Puissance de sortie : 360W / 600W / 720W / 1000W / 1500W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 215*113*50mm / 242*124*65mm / 246*133*70mm
Poids : 0.8kg / 1.2kg / 1.8kg
Série 48V (150W-500W)
Nom du produit : VT-S-150-48 / VT-S-360-48 / VT-S-400-48 / VT-S-480-48 / VT-S-500-48
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 48VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 3A (différents modèles)
Puissance de sortie : 150W / 360W / 400W / 480W / 500W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 199*98*42mm / 215*113*50mm
Poids : 0.47kg / 0.8kg
Série 48V (600W-1500W)
Nom du produit : VT-S-600-48 / VT-S-720-48 / VT-S-800-48 / VT-S-1000-48 / VT-S-1500-48
Marque : VOITA
Tension d'entrée : 100V-240VAC
Tension de sortie : 48VDC
Plage de réglage de la tension de sortie : ±10%
Courant de sortie : 12,5A / 15A / 16,7A / 20,8A / 31,3A
Puissance de sortie : 600W / 720W / 800W / 1000W / 1500W
Fréquence : 47~63HZ
Rendement : 87 %
Protection contre les surtensions : Oui
Protection contre les surcharges : Oui
Humidité : 20%-90%HR
Ondulation : 120mVp-p
Température de fonctionnement : -40℃~65℃
Protection contre les courts-circuits : Oui
Dimension : 215*113*50mm / 242*124*65mm / 246*133*70mm
Poids : 0.8kg / 1.2kg / 1.6kg
Caractéristiques / spécifications techniques
- Tension d'entrée : 100V-240VAC (entrée AC universelle)
- Tensions de sortie disponibles : 5VDC, 12VDC, 24VDC, 36VDC, 48VDC selon le modèle
- Plage de réglage de la tension de sortie : ±10%
- Efficacité (typique) : 87%
- Fréquence : 47~63Hz
- Ondulation : 120mVp-p
- Température de fonctionnement : -40℃ à 65℃
- Humidité : 20%-90% RH
- Protections : Protection contre les surtensions, protection contre les surcharges, protection contre les courts-circuits
- Gamme de puissance couverte : de 10W à 1500W selon les séries et les modèles
- Les dimensions et le poids typiques varient selon le modèle (voir les tableaux des séries ci-dessus pour plus de détails)
- Garantie : 2 ans
