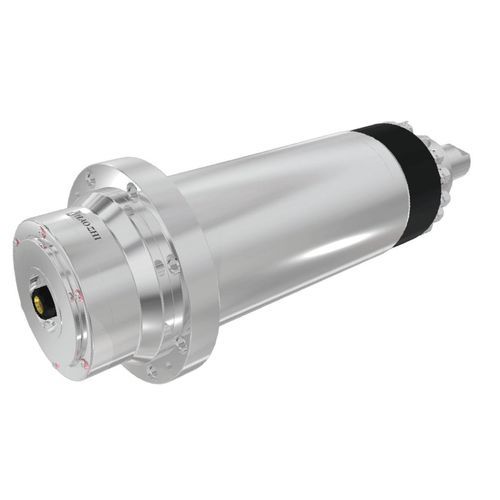

Broche de fraisage DGZYX-15020

motoriséeHSK A-63

Description
La DGZYX-15020 privilégie le couple de coupe plutôt que la vitesse maximale de broche. Sa puissance continue S1 de 22 kW, son couple nominal de 42 Nm et ses interfaces outils HSK-A63 ou BB140 permettent l'utilisation de fraises de grand diamètre, des passes plus profondes et l'usinage avec lubrification/arrosage par la broche.

Tableau récapitulatif
Diamètre : Φ150 mm
Vitesse maximale : 20 000 tr/min (graisse)
Couple (S1) : 42 Nm
Couple (S6-40%) : 63 Nm
Puissance (S1) : 22 kW
Puissance (S6-40%) : 33 kW

Fiche technique
Modèle de broche : DGZYX-15020/22
Diamètre : Φ150 mm
Longueur : 590,5 mm
Interface outil : HSK-A63 / BB140
Vitesse max. : 20 000 tr/min (graisse)
Technologie moteur : Moteur synchrone
Puissance S1-100% : 22 kW
Puissance S6-40% (2 min) : 33 kW
Couple S1-100% : 42 Nm
Couple S6-40% (2 min) : 63 Nm
Refroidissement broche : Eau
Arrosage par l'arbre : Eau / Brouillard d'huile
Encodeur : Sin/cos, 1 Vpp
Thermistance bobine : KTY84-130
Thermistance roulements : Non pris en charge
Capteur de vibration : Non pris en charge
Système de compensation de dilatation : Non pris en charge
Usinage tournant : Non pris en charge
Poids : 55 kg

Dimensions
Une vue technique est disponible pour les dimensions globales et les détails de montage (longueur indiquée ci‑dessus).

Caractéristiques / spécifications techniques

• Modèle : DGZYX-15020/22
• Diamètre : Φ150 mm
• Longueur : 590,5 mm
• Interface outil : HSK-A63 / BB140
• Vitesse max. : 20 000 tr/min (graisse)
• Moteur : Moteur synchrone
• Puissance S1 : 22 kW
• Puissance S6 : 33 kW (court terme)
• Couple S1 : 42 Nm
• Couple S6 : 63 Nm (court terme)
• Refroidissement : Eau
• Arrosage par l'arbre : Eau / Brouillard d'huile
• Encodeur : Sin/cos, 1 Vpp
• Thermistance bobine : KTY84-130
• Poids : 55 kg
