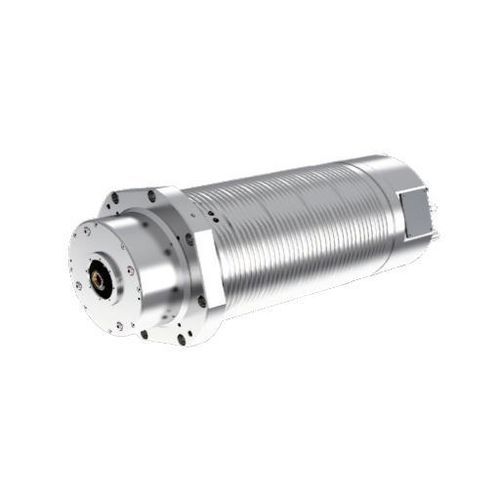

Broche de finition DGZYX-18018/45--HSK

de fraisagehaute puissancemotorisée

Présentation
La DGZYX-18018/45 est une broche HSK-A63 sur carter Φ180 mm, délivrant 45 kW en service continu et une vitesse maximale de 18 000 tr/min. Elle est conçue pour apporter la réserve de couple nécessaire aux passes plus profondes tout en permettant un fraisage productif à grande vitesse pour postes d'usinage industriels.

Spécifications (aperçu)
Diamètre : Φ180 mm
Vitesse maximale : 18 000 tr/min
Couple (S1) : 100 N·m
Couple (S6-40%) : 150 N·m
Puissance (S1) : 45 kW
Puissance (S6-40%) : 67,5 kW

Fiche technique (détail)
Modèle : DGZYX-18018/45--HSK
Diamètre : Φ180 mm
Interface outil : HSK-A63
Lubrification des roulements : Graisse
Système moteur : Moteur synchrone à bobinage simple
Vitesse maximale : 18 000 tr/min
Tension : 380 V
Puissance nominale (S1-100%) : 45 kW
Couple nominal (S1-100%) : 100 N·m
Puissance nominale (S6-40%) : 67,5 kW
Couple nominal (S6-40%) : 150 N·m
Refroidissement de la broche : Eau (recommandée)
Refroidissement externe de l'outil (pulvérisation annulaire) : Eau / Huile / Brouillard d'huile / Air
Refroidissement interne de l'outil (refroidissement central) : Eau / Huile / Brouillard d'huile
Changement d'outil : Hydraulique
Capteur de température du moteur : KTY84-130, PTC
Encodeur : Sin/cos, 1VPP
Capteur de surveillance du serrage d'outil : 24 V, PNP, normalement ouvert
Plage de force de serrage : 14 000–24 000 N

Caractéristiques / spécifications techniques

• Modèle : DGZYX-18018/45--HSK
• Diamètre : Φ180 mm
• Interface outil : HSK-A63
• Vitesse maximale : 18 000 tr/min
• Puissance nominale (S1-100%) : 45 kW
• Couple nominal (S1-100%) : 100 N·m
• Puissance (S6-40%) : 67,5 kW
• Couple (S6-40%) : 150 N·m
• Système moteur : Moteur synchrone à bobinage simple
• Tension : 380 V
• Lubrification des roulements : Graisse
• Refroidissement de broche : Eau (recommandée)
• Refroidissement externe outil : Eau / Huile / Brouillard d'huile / Air
• Refroidissement interne outil : Eau / Huile / Brouillard d'huile
• Changement d'outil : Hydraulique
• Capteurs température moteur : KTY84-130, PTC
• Encodeur : Sin/cos, 1VPP
• Surveillance serrage d'outil : 24 V, PNP, normalement ouvert
• Plage de force de serrage : 14 000–24 000 N
