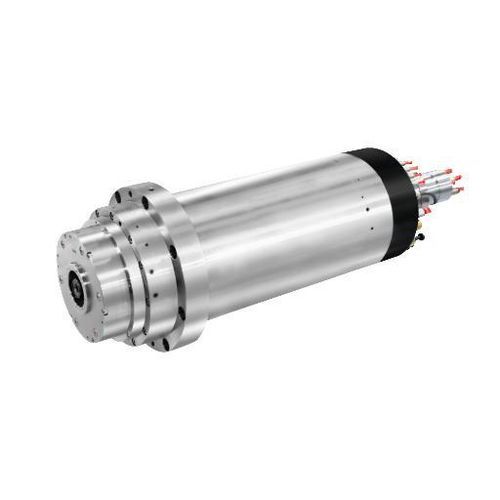

Broche d'usinage DGZYX-19024/37B

de fraisagepour refroidissementmotorisée

Présentation
Le DGZYX-19024/37B intègre un refroidissement par noyau d'arbre dans une broche haute vitesse de Φ190 mm pour assurer un contrôle thermique actif. Conçu pour des cycles prolongés à haute vitesse (24 000 tr/min), il limite la dilatation thermique de la broche et préserve la régularité d'usinage en production industrielle.

Spécifications principales
Diamètre : Φ190 mm
Vitesse maximale : 24 000 tr/min
Couple (S1) : 72 N·m
Puissance (S1) : 37 kW

Données techniques
Modèle (table) : DGZYX-15024/25
Puissance nominale S1 : 37 kW
Couple nominal S1 : 72 N·m
Vitesse max. : 24 000 tr/min
Type de moteur : Synchrone
Interface outil : HSK-A63
Méthode de lubrification : Huile-air

Caractéristiques

• Refroidissement par noyau d'arbre pour un contrôle thermique actif lors d'opérations prolongées
• Conception réduisant la croissance thermique axiale et radiale à 24 000 tr/min
• Grand diamètre Φ190 mm pour une plus grande rigidité et stabilité
• Moteur synchrone assurant un couple constant
• Interface HSK-A63 pour une tenue d'outil précise
• Lubrification huile-air adaptée aux roulements haute vitesse

Applications

• Fraisage et finition à grande vitesse
• Usinage de moules et matrices nécessitant stabilité thermique
• Usinage de composants de précision pour aéronautique et automobile
• Lignes de production continues avec cycles de service longs
• Toutes applications à fort cycle où le contrôle de la dilatation thermique est critique

Caractéristiques / spécifications techniques

• Modèle indiqué : DGZYX-19024/37B (référence de page)
• Modèle tableau : DGZYX-15024/25
• Diamètre : Φ190 mm
• Vitesse maximale : 24 000 tr/min
• Puissance nominale (S1) : 37 kW
• Couple nominal (S1) : 72 N·m
• Type de moteur : Synchrone
• Interface outil : HSK-A63
• Lubrification : Huile-air
• Méthode de refroidissement : Refroidissement par noyau d'arbre
