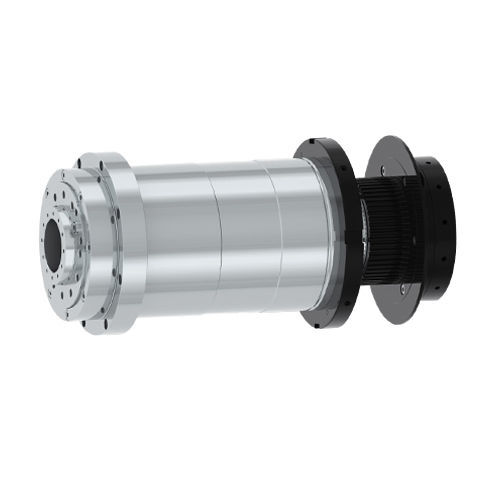

Broche d'usinage DGZC-20045A-FWC

de fraisagede tournagefinition

Ce produit est une sorte de broche de tour pour charges lourdes à entraînement externe, dont la vitesse maximale est de 4 500 tr/min. Avec un nez A2-6, il peut être configuré avec des poulies synchrones Φ200mm et 8M ainsi qu'avec des mandrins de 8" et 10" et des cylindres à huile. Il est applicable au tournage de finition (FT) et au réusinage de pièces en acier, de pièces moulées et de métaux non ferreux, ainsi qu'à l'installation d'un tour CNC modèle 52 et d'une machine-outil composite de tournage et de fraisage. En tant que type de broche de tour à entraînement externe répondant aux exigences de réusinage, il est principalement appliqué au traitement dans des domaines tels que l'automobile, l'aérospatiale et la quincaillerie. Caractéristiques 1.Application de roulements à haute performance Avec l'application du roulement, il peut réaliser une rigidité ≥800N/μm. Le produit peut être utilisé pour la recoupe à 5 mm de l'acier inoxydable avec une grande efficacité. 2.Diverses configurations La poulie à courroie et le mode de codage peuvent être personnalisés en fonction des exigences. Classe d'équilibrage - G0.4 Forme du nez - A2-6 Conicité de l'alésage - 1:20 Saut de cône (mm) - ≤0.003 Saut de la face avant (mm) - ≤0.003 Saut à 300 mm de la barre standard - ≤0,01 Modèle de roulement - NN3020+NN3018+2x100B diamètre du trou de passage (mm) - φ66 Poulie de la courroie de codage - 8M Poids (kg) - 81 Mode d'installation - Installation horizontale A - φ200 B - φ240 C - φ106 D - φ130 L - 554.5 L1 - 300 L2 - 14
