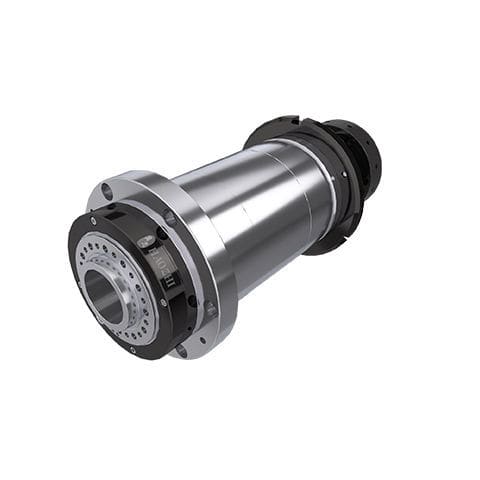

Broche d'usinage DGZC-17006K6-FC

de fraisagede tournagefinition

Ce produit est une sorte de broche de tour de haute précision à entraînement externe, dont la vitesse maximale est de 6 000 tr/min. Avec une conception de nez A2-5, des poulies synchrones Φ170mm et 8M sont utilisées. Elle peut être configurée avec des mandrins de 6" et 8" et est applicable au tournage de finition (FT) et au réusinage de pièces en acier, de pièces moulées et de métaux non ferreux, ainsi qu'à l'installation de tours CNC. Elle prend en charge l'installation de tours CNC modèle 46 et de machines-outils composites de tournage-fraisage. Caractéristiques 1. Application des roulements à haute performance Avec l'application du roulement, le produit pourrait réaliser un traitement et un réusinage de haute précision avec une rigidité ≥600N/μm. La rugosité de l'échantillon coupé Ra ≤0,4μm ; grain d'outil uniforme ; rondeur ≤2μm ; 2. Stabilité élevée Optimisation de simulation complète et tests et expériences toutes dimensions ; le produit a été utilisé et vérifié par plus de 10 000 clients pour assurer sa stabilité. 3. Diverses configurations La poulie et le mode de codage peuvent être personnalisés en fonction des besoins. Niveau d'équilibrage - G0.4 Forme du nez - A2-5 Conicité de l'alésage - 1:19.18 Saut de cône (mm) - ≤0.003 Saut de la face avant (mm) - ≤0.003 Saut à 300 mm de la barre standard - ≤0,01 Modèle de palier - 4x7016 diamètre du trou de passage (mm) - φ56 Poulie de la courroie d'entraînement - courroie trapézoïdale Poulie de la courroie de codage - XL Poids (kg) - 56 Mode d'installation - Installation horizontale A - φ170 B - φ220 C - φ82 D - φ100 L - 493 L1 - 260 L2 - 12
