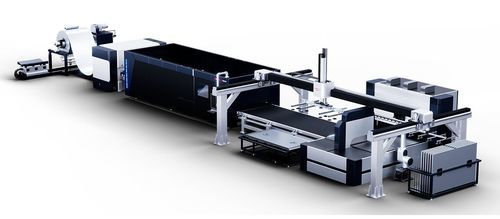

Ligne de découpe transversale laser Z1

de tôlede bobinefeuille de rouleau

Cet équipement spécialisé intègre le déroulage, l'alimentation, la découpe laser (découpage), le nivelage et le déchargement pour offrir une solution complète depuis la bobine jusqu'aux pièces finies. Il est conçu pour une production flexible et haute précision, avec un système de contrôle collaboratif Industrie 4.0 et un algorithme de compensation dynamique adaptatif pour la variabilité des matériaux.

Caractéristiques techniques

• Intégration fluide du nivelage et de la découpe laser pour une production précise et continue.
• Nivelage et découpe laser de haute précision sur une large plage d'épaisseurs.
• Prise en charge de matériaux variés pour une fabrication flexible multi-sectorielle.
• Cinq séries évolutives (UL–XL) pour s'adapter aux différents volumes et applications.
• Absence d'empreinte de rouleau pour répondre aux exigences de surface haute précision.

Séries de ligne et domaines d'application

• Série UL Ultra-Fine : Épaisseur 0,1–0,8 mm ; Exemples : électronique de précision, backsheets photovoltaïques, petits appareils ; Matériaux typiques : acier laminé à froid, inox, aluminium.
• Série TL Fine : Épaisseur 0,3–3,0 mm ; Exemples : tôlerie automobile, coffrets d'appareils électroménagers, quincaillerie cuisine/salle de bain ; Matériaux typiques : tôles galvanisées, acier au carbone, alliages d'aluminium.
• Série ML Moyenne–Lourde : Épaisseur 1,0–8,0 mm ; Exemples : machines de construction, armoires électriques, équipements ferroviaires ; Matériaux typiques : acier roulé à chaud, inox.
• Série HL Lourde : Épaisseur 3,0–20,0 mm ; Exemples : composants structurels, machines lourdes, tôles marines ; Matériaux typiques : acier à forte teneur en manganèse, alliages aluminium–magnésium.
• Série XL Extra-Lourde : Épaisseur 6,0–25,0 mm ; Exemples : structures métalliques de bâtiment, fabrication lourde, équipements énergétiques ; Matériaux typiques : plaques d'acier, alliages de titane.

Comparaison des principaux paramètres par série

• Plage d'épaisseur : UL 0,1–0,8 mm ; TL 0,3–3,0 mm ; ML 1,0–8,0 mm ; HL 3,0–20,0 mm ; XL 6,0–25,0 mm.
• Plage de largeur : UL 200–1500 mm ; TL / ML / HL / XL 600–2500 mm (selon série).
• Précision de positionnement : ±0,02 mm/m (toutes séries).
• Puissance laser : Recommandations par application — électroménager/énergie : 3–6 kW ; automobile/multi-industries : 3–12 kW ; structure lourde/navale : 12–20 kW.
• Méthode de découpe : découpe laser intégrée en configuration standard.

Guide de sélection par industrie

• Automobile : Série recommandée TL / ML / HL ; matériaux : aciers haute résistance, alliages d'aluminium, inox ; largeur recommandée ≈ 1300–1600 mm ; puissance laser 3–12 kW.
• Électroménager : Série recommandée UL / TL ; matériaux : tôles laminées à froid, galvanisées et prélaquées ; largeur 1000–1300 mm ; puissance laser 3–6 kW.
• Transport ferroviaire : Série recommandée ML / HL ; matériaux : inox, aluminium, acier roulé à chaud ; largeur 1600–2100 mm ; puissance laser 6–12 kW.
• Structures métalliques : Série recommandée HL / XL ; matériaux : aciers carbone/alliage, plaques épaisses ; largeur 1600–2100 mm ; puissance laser 12–20 kW.
• Découpe de tôle (multi-industries) : Série recommandée TL / ML ; largeurs typiques 1000–1600 mm ; puissance laser 3–12 kW.
• Nouvelles énergies / Photovoltaïque : Série recommandée UL / TL ; matériaux : aluminium fin, tôle galvanisée, acier au silicium ; largeur 1000–1300 mm ; puissance laser 3–6 kW.
• Construction navale & industrie lourde : Série recommandée XL ; matériaux : plaques épaisses et alliages spéciaux ; largeur 1600–2100 mm ; puissance laser 12–20 kW.

Matériaux applicables

• Acier inoxydable
• Acier au carbone
• Tôle galvanisée
• Plaques haute résistance
• Feuilles d'aluminium et alliages
• Bobines et tôles laminées à froid
• Titane et alliages spéciaux (selon série)

Spécifications techniques

• Nom commercial : Automatic Roll Laser Blanking Line.
• Fonctions intégrées : déroulage, alimentation, nivelage, découpe laser et déchargement (traitement tout-en-un).
• Contrôle : système de contrôle collaboratif Industrie 4.0 avec algorithme de compensation dynamique adaptatif pour tous matériaux.
• Précision de nivelage : nivelage ultra-précis assurant une planéité matière ≈ 0,01 mm.
• Précision de positionnement : ±0,02 mm/m.
• Support du changement rapide de bobine et basculement multi-bobines pour production flexible.
• Plage de largeurs (selon série) : 200–2500 mm.
• Plage d'épaisseurs (selon série) : 0,1–25,0 mm (UL–XL).
• Méthode de découpe : découpe laser intégrée (configuration standard).
